VERSIONE STANDARD
STANDARD VERSION
VERSIÓN STANDARD
CODICE
CODE
CÓDIGO
Mod. 600 - 400V/50Hz
trifase 2 velocità
3-phase, 2 speeds
trifásica, 2 velocidades
9400215.1
PASSO DI FILETTATURA
THREADING PITCH
PASO DE ROSCA
Ø MINIMO
MINIMUM Ø
Ø MÍNIMO
Ø MASSIMO
MAXIMUM Ø
Ø MÁXIMO
Gas conico (BSPT)
Gas tapered thread (BSPT)
Gas cónico (BSPT)
2"
6"
Gas cilindrico (BSPP)
Gas cylindrical (BSPP)
Gas cilindrico (BSPP)
2"
6"
Americano conico (NPT)
American tapered (NPT)
Americano cónico (NPT)
2"1/2
6"
157

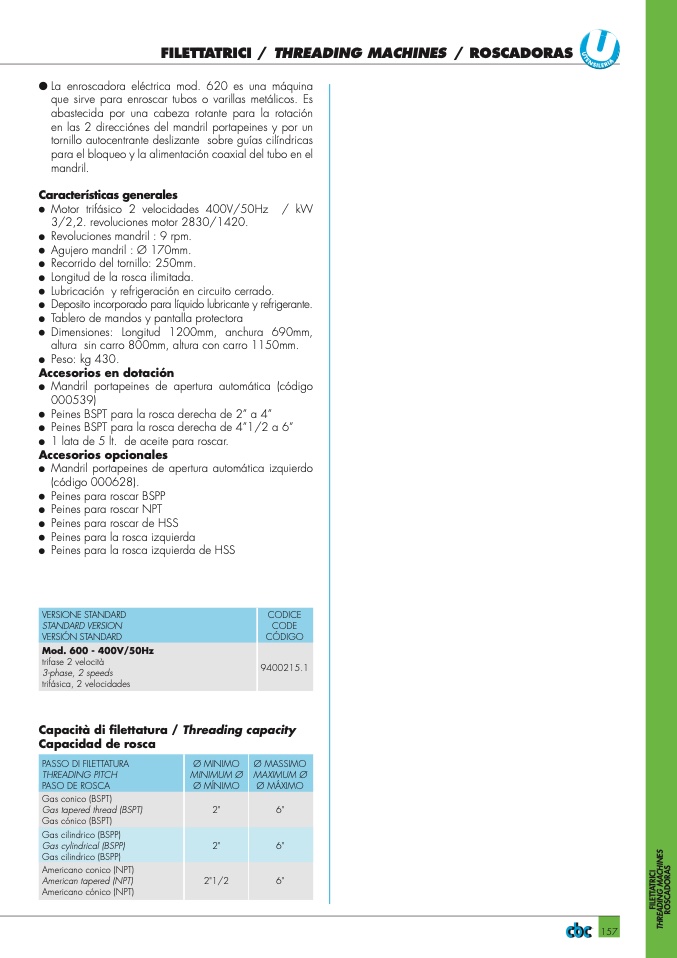

FILETTATRICI / THREADING MACHINES / ROSCADORAS
●
La enroscadora eléctrica mod. 620 es una m
áquina
que sirve para enroscar tubos o varillas metálicos. Es
abastecida por una cabeza rotante para la rotación
en las 2 direcciónes del mandril portapeines y por un
tornillo autocentrante deslizante sobre gu
ías cilíndricas
para el bloqueo y la alimentación coaxial del tubo en el
mandril.
Características generales
●
Motor trifásico 2 velocidades 400V/50Hz / kW
3/2,2. revoluciones motor 2830/1420.
●
Revoluciones mandril : 9 rpm.
●
Agujero mandril : Ø 170mm.
●
Recorrido del tornillo: 250mm.
●
Longitud de la rosca ilimitada.
●
Lubricación y refrigeración en circuito cerrado.
●
Deposito incorporado para líquido lubricante y refrigerante.
●
Tablero de mandos y pantalla protectora
●
Dimensiones: Longitud 1200mm, anchura 690mm,
altura sin carro 800mm, altura con carro 1150mm.
●
Peso: kg 430.
Accesorios en dotación
●
Mandril portapeines de apertura automática (código
000539)
●
Peines BSPT para la rosca derecha de 2” a 4”
●
Peines BSPT para la rosca derecha de 4”1/2 a 6”
●
1 lata de 5 lt. de aceite para roscar.
Accesorios opcionales
●
Mandril portapeines de apertura automática izquierdo
(código 000628).
●
Peines para roscar BSPP
●
Peines para roscar NPT
●
Peines para roscar de HSS
●
Peines para la rosca izquierda
●
Peines para la rosca izquierda de HSS
Capacità di filettatura / Threading capacity
Capacidad de rosca
