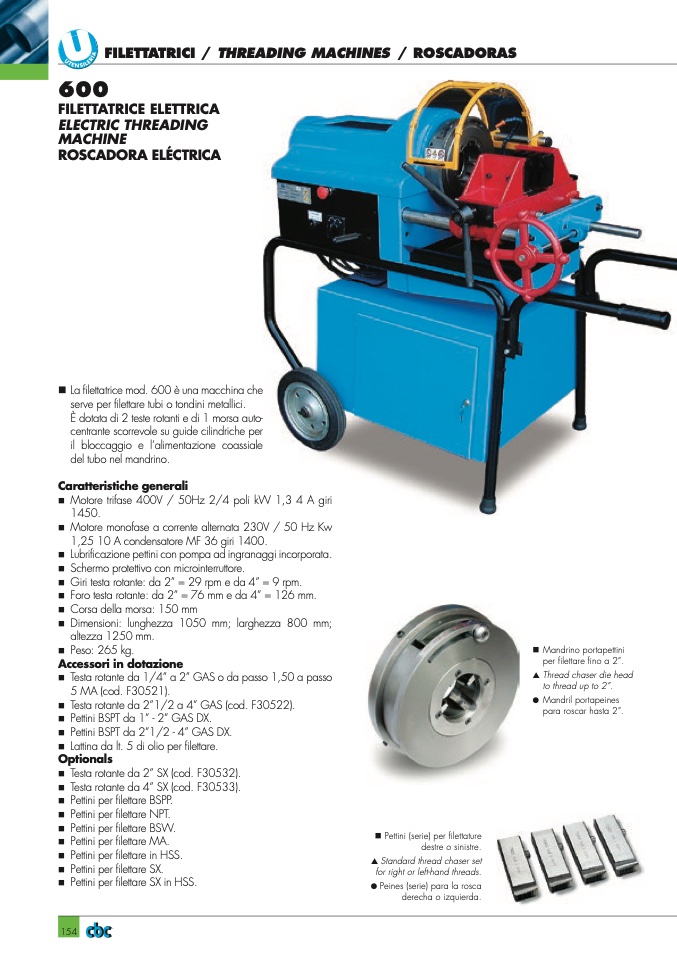

154

FILETTATRICI / THREADING MACHINES / ROSCADORAS

600

FILETTATRICE ELETTRICA

ELECTRIC THREADING

MACHINE

ROSCADORA ELÉCTRICA

n La filettatrice mod. 600 è una macchina che

serve per filettare tubi o tondini metallici.

È dotata di 2 teste rotanti e di 1 morsa auto-

centrante scorrevole su guide cilindriche per

il bloccaggio e l’alimentazione coassiale

del tubo nel mandrino.

Caratteristiche generali

n

Motore trifase 400V / 50Hz 2/4 poli kW 1,3 4 A giri

1450.

n

Motore monofase a corrente alternata 230V / 50 Hz Kw

1,25 10 A condensatore MF 36 giri 1400.

n

Lubrificazione pettini con pompa ad ingranaggi incorporata.

n

Schermo protettivo con microinterruttore.

n

Giri testa rotante: da 2” = 29 rpm e da 4” = 9 rpm.

n

Foro testa rotante: da 2” = 76 mm e da 4” = 126 mm.

n

Corsa della morsa: 150 mm

n

Dimensioni: lunghezza 1050 mm; larghezza 800 mm;

altezza 1250 mm.

n

Peso: 265 kg.

Accessori in dotazione

n

Testa rotante da 1/4” a 2” GAS o da passo 1,50 a passo

5 MA (cod. F30521).

n

Testa rotante da 2”1/2 a 4” GAS (cod. F30522).

n

Pettini BSPT da 1” - 2” GAS DX.

n

Pettini BSPT da 2”1/2 - 4” GAS DX.

n

Lattina da lt. 5 di olio per filettare.

Optionals

n

Testa rotante da 2” SX (cod. F30532).

n

Testa rotante da 4” SX (cod. F30533).

n

Pettini per filettare BSPP.

n

Pettini per filettare NPT.

n

Pettini per filettare BSW.

n

Pettini per filettare MA.

n

Pettini per filettare in HSS.

n

Pettini per filettare SX.

n

Pettini per filettare SX in HSS.

n Mandrino portapettini

per filettare fino a 2”.

▲

Thread chaser die head

to thread up to 2”.

●

Mandril portapeines

para roscar hasta 2”.

nPettini (serie) per filettature

destre o sinistre.

▲

Standard thread chaser set

for right or left-hand threads.

●

Peines (serie) para la rosca

derecha o izquierda.
