VERSIONI STANDARD

STANDARD VERSIONS

VERSIONES STANDARD

CODICE

CODE

CÓDIGO

Mod. 392-N - 400V/50Hz

trifase 2 velocità

3-phase, 2 speeds

trifásica, 2 velocidades

9400065

Mod. 392-N - 230V/50Hz

monofase 1 velocità

single phase, 1 speed

monofásica, 1 velocidad

9400075

PASSO DI FILETTATURA

THREADING PITCH

PASO DE ROSCA

Ø MINIMO

MINIMUM Ø

Ø MÍNIMO

Ø MASSIMO

MAXIMUM Ø

Ø MÁXIMO

Gas conico (BSPT)

Gas tapered thread (BSPT)

Gas cónico (BSPT)

1/4"

2"

Gas cilindrico (BSPP)

Gas cylindrical (BSPP)

Gas cilindrico (BSPP)

1/4"

2"

Americano conico (NPT)

American tapered (NPT)

Americano cónico (NPT)

1/4"

2"

Whitworth (BSW)

Whitworth (BSW)

Whitworth (BSW)

5/16"

1"1/2

Metrico (MA)

Metric (MA)

Métrico (MA)

6

39

153

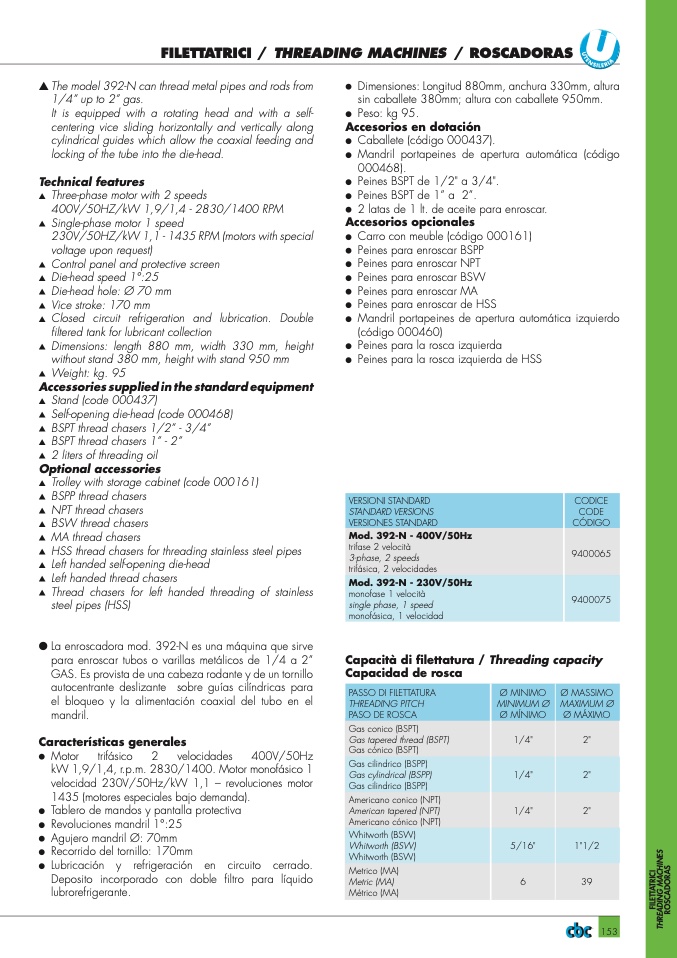

FILETTATRICI / THREADING MACHINES / ROSCADORAS

▲

The model 392-N can thread metal pipes and rods from

1/4” up to 2” gas.

It is equipped with a rotating head and with a self-

centering vice sliding horizontally and vertically along

cylindrical guides which allow the coaxial feeding and

locking of the tube into the die-head.

Technical features

▲

Three-phase motor with 2 speeds

400V/50HZ/kW 1,9/1,4 - 2830/1400 RPM

▲

Single-phase motor 1 speed

230V/50HZ/kW 1,1 - 1435 RPM (motors with special

voltage upon request)

▲

Control panel and protective screen

▲

Die-head speed 1°:25

▲

Die-head hole: Ø 70 mm

▲

Vice stroke: 170 mm

▲

Closed circuit refrigeration and lubrication. Double

filtered tank for lubricant collection

▲

Dimensions: length 880 mm, width 330 mm, height

without stand 380 mm, height with stand 950 mm

▲

Weight: kg. 95

Accessories supplied in the standard equipment

▲

Stand (code 000437)

▲

Self-opening die-head (code 000468)

▲

BSPT thread chasers 1/2” - 3/4”

▲

BSPT thread chasers 1” - 2”

▲

2 liters of threading oil

Optional accessories

▲

Trolley with storage cabinet (code 000161)

▲

BSPP thread chasers

▲

NPT thread chasers

▲

BSW thread chasers

▲

MA thread chasers

▲

HSS thread chasers for threading stainless steel pipes

▲

Left handed self-opening die-head

▲

Left handed thread chasers

▲

Thread chasers for left handed threading of stainless

steel pipes (HSS)

●

La enroscadora mod. 392-N es una máquina que sirve

para enroscar tubos o varillas metálicos de 1/4 a 2”

GAS. Es provista de una cabeza rodante y de un tornillo

autocentrante deslizante sobre guías cilíndricas para

el bloqueo y la alimentación coaxial del tubo en el

mandril.

Características generales

●

Motor trifásico 2 velocidades 400V/50Hz

kW 1,9/1,4, r.p.m. 2830/1400. Motor monofásico 1

velocidad 230V/50Hz/kW 1,1 – revoluciones motor

1435 (motores especiales bajo demanda).

●

Tablero de mandos y pantalla protectiva

●

Revoluciones mandril 1°:25

●

Agujero mandril Ø: 70mm

●

Recorrido del tornillo: 170mm

●

Lubricación y refrigeración en circuito cerrado.

Deposito incorporado con doble filtro para líquido

lubrorefrigerante.

●

Dimensiones: Longitud 880mm, anchura 330mm, altura

sin caballete 380mm; altura con caballete 950mm.

●

Peso: kg 95.

Accesorios en dotación

●

Caballete (código 000437).

●

Mandril portapeines de apertura automática (código

000468).

●

Peines BSPT de 1/2" a 3/4".

●

Peines BSPT de 1” a 2”.

●

2 latas de 1 lt. de aceite para enroscar.

Accesorios opcionales

●

Carro con meuble (código 000161)

●

Peines para enroscar BSPP

●

Peines para enroscar NPT

●

Peines para enroscar BSW

●

Peines para enroscar MA

●

Peines para enroscar de HSS

●

Mandril portapeines de apertura automática izquierdo

(código 000460)

●

Peines para la rosca izquierda

●

Peines para la rosca izquierda de HSS

Capacità di filettatura / Threading capacity

Capacidad de rosca
