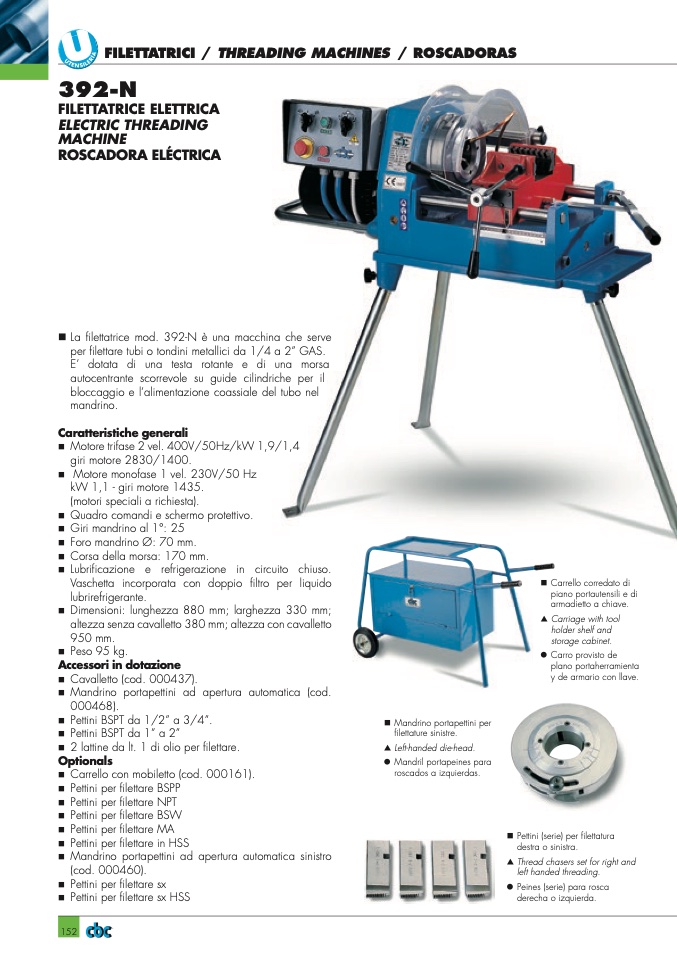

152
FILETTATRICI / THREADING MACHINES / ROSCADORAS
392-N
FILETTATRICE ELETTRICA
ELECTRIC THREADING
MACHINE
ROSCADORA ELÉCTRICA
nLa filettatrice mod. 392-N è una macchina che serve
per filettare tubi o tondini metallici da 1/4 a 2” GAS.
E’ dotata di una testa rotante e di una morsa
autocentrante scorrevole su guide cilindriche per il
bloccaggio e l’alimentazione coassiale del tubo nel
mandrino.
Caratteristiche generali
n
Motore trifase 2 vel. 400V/50Hz/kW 1,9/1,4
giri motore 2830/1400.
n
Motore monofase 1 vel. 230V/50 Hz
kW 1,1 - giri motore 1435.
(motori speciali a richiesta).
n
Quadro comandi e schermo protettivo.
n
Giri mandrino al 1°: 25
n
Foro mandrino Ø: 70 mm.
n
Corsa della morsa: 170 mm.
n
Lubrificazione e refrigerazione in circuito chiuso.
Vaschetta incorporata con doppio filtro per liquido
lubrirefrigerante.
n
Dimensioni: lunghezza 880 mm; larghezza 330 mm;
altezza senza cavalletto 380 mm; altezza con cavalletto
950 mm.
n
Peso 95 kg.
Accessori in dotazione
n
Cavalletto (cod. 000437).
n
Mandrino portapettini ad apertura automatica (cod.
000468).
n
Pettini BSPT da 1/2” a 3/4”.
n
Pettini BSPT da 1” a 2”
n
2 lattine da lt. 1 di olio per filettare.
Optionals
n
Carrello con mobiletto (cod. 000161).
n
Pettini per filettare BSPP
n
Pettini per filettare NPT
n
Pettini per filettare BSW
n
Pettini per filettare MA
n
Pettini per filettare in HSS
n
Mandrino portapettini ad apertura automatica sinistro
(cod. 000460).
n
Pettini per filettare sx
n
Pettini per filettare sx HSS
n Mandrino portapettini per
filettature sinistre.
▲
Left-handed die-head.
●
Mandril portapeines para
roscados a izquierdas.
n Carrello corredato di
piano portautensili e di
armadietto a chiave.
▲
Carriage with tool
holder shelf and
storage cabinet.
●
Carro provisto de
plano portaherramienta
y de armario con llave.
n Pettini (serie) per filettatura
destra o sinistra.
▲
Thread chasers set for right and
left handed threading.
●
Peines (serie) para rosca
derecha o izquierda.
