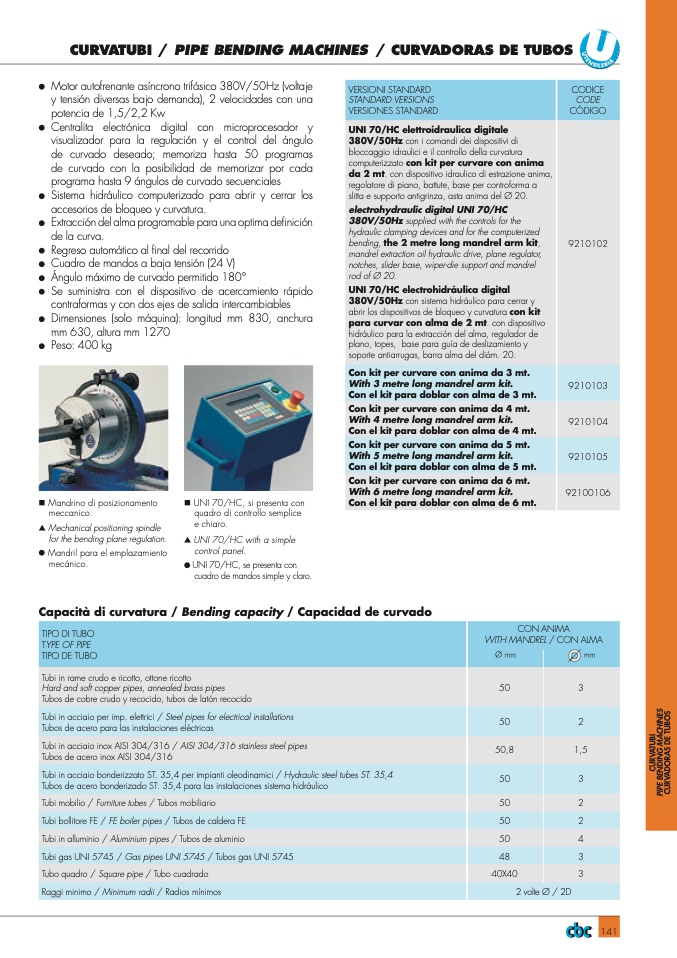

VERSIONI STANDARD
STANDARD VERSIONS
VERSIONES STANDARD
CODICE
CODE
CÓDIGO
UNI 70/HC elettroidraulica digitale
380V/50Hz con i comandi dei dispositivi di
bloccaggio idraulici e il controllo della curvatura
computerizzato con kit per curvare con anima
da 2 mt. con dispositivo idraulico di estrazione anima,
regolatore di piano, battute, base per controforma a
slitta e supporto antigrinza, asta anima del Ø 20.
electrohydraulic digital UNI 70/HC
380V/50Hz supplied with the controls for the
hydraulic clamping devices and for the computerized
bending, the 2 metre long mandrel arm kit,
mandrel extraction oil hydraulic drive, plane regulator,
notches, slider base, wiper-die support and mandrel
rod of Ø 20.
UNI 70/HC electrohidráulica digital
380V/50Hz con sistema hidráulico para cerrar y
abrir los dispositivos de bloqueo y curvatura con kit
para curvar con alma de 2 mt. con dispositivo
hidráulico para la extracción del alma, regulador de
plano, topes, base para guía de deslizamiento y
soporte antiarrugas, barra alma del diám. 20.
9210102
Con kit per curvare con anima da 3 mt.
With 3 metre long mandrel arm kit.
Con el kit para doblar con alma de 3 mt.
9210103
Con kit per curvare con anima da 4 mt.
With 4 metre long mandrel arm kit.
Con el kit para doblar con alma de 4 mt.
9210104
Con kit per curvare con anima da 5 mt.
With 5 metre long mandrel arm kit.
Con el kit para doblar con alma de 5 mt.
9210105
Con kit per curvare con anima da 6 mt.
With 6 metre long mandrel arm kit.
Con el kit para doblar con alma de 6 mt.
92100106
TIPO DI TUBO
TYPE OF PIPE
TIPO DE TUBO
CON ANIMA
WITH MANDREL / CON ALMA
Ø mm
mm
Tubi in rame crudo e ricotto, ottone ricotto
Hard and soft copper pipes, annealed brass pipes
Tubos de cobre crudo y recocido, tubos de latón recocido
50
3
Tubi in acciaio per imp. elettrici / Steel pipes for electrical installations
Tubos de acero para las instalaciones eléctricas
50
2
Tubi in acciaio inox AISI 304/316 / AISI 304/316 stainless steel pipes
Tubos de acero inox AISI 304/316
50,8
1,5
Tubi in acciaio bonderizzato ST. 35,4 per impianti oleodinamici / Hydraulic steel tubes ST. 35,4
Tubos de acero bonderizado ST. 35,4 para las instalaciones sistema hidráulico
50
3
Tubi mobilio / Furniture tubes / Tubos mobiliario
50
2
Tubi bollitore FE / FE boiler pipes / Tubos de caldera FE
50
2
Tubi in alluminio / Aluminium pipes / Tubos de aluminio
50
4
Tubi gas UNI 5745 / Gas pipes UNI 5745 / Tubos gas UNI 5745
48
3
Tubo quadro / Square pipe / Tubo cuadrado
40X40
3
Raggi minimo / Minimum radii / Radios mínimos
2 volte Ø / 2D
141
CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS
●
Motor autofrenante asíncrono trifásico 380V/50Hz (voltaje
y tensión diversas bajo demanda), 2 velocidades con una
potencia de 1,5/2,2 Kw
●
Centralita electrónica digital con microprocesador y
visualizador para la regulación y el control del ángulo
de curvado deseado; memoriza hasta 50 programas
de curvado con la posibilidad de memorizar por cada
programa hasta 9 ángulos de curvado secuenciales
●
Sistema hidráulico computerizado para abrir y cerrar los
accesorios de bloqueo y curvatura.
●
Extracción del alma programable para una optima definición
de la curva.
●
Regreso automático al final del recorrido
●
Cuadro de mandos a baja tensión (24 V)
●
Ángulo máximo de curvado permitido 180°
●
Se suministra con el dispositivo de acercamiento rápido
contraformas y con dos ejes de salida intercambiables
●
Dimensiones (solo máquina): longitud mm 830, anchura
mm 630, altura mm 1270
●
Peso: 400 kg
nMandrino di posizionamento
meccanico.
▲
Mechanical positioning spindle
for the bending plane regulation.
●
Mandril para el emplazamiento
mecánico.
nUNI 70/HC, si presenta con
quadro di controllo semplice
e chiaro.
▲
UNI 70/HC with a simple
control panel.
●
UNI 70/HC, se presenta con
cuadro de mandos simple y claro.
Capacità di curvatura / Bending capacity / Capacidad de curvado
