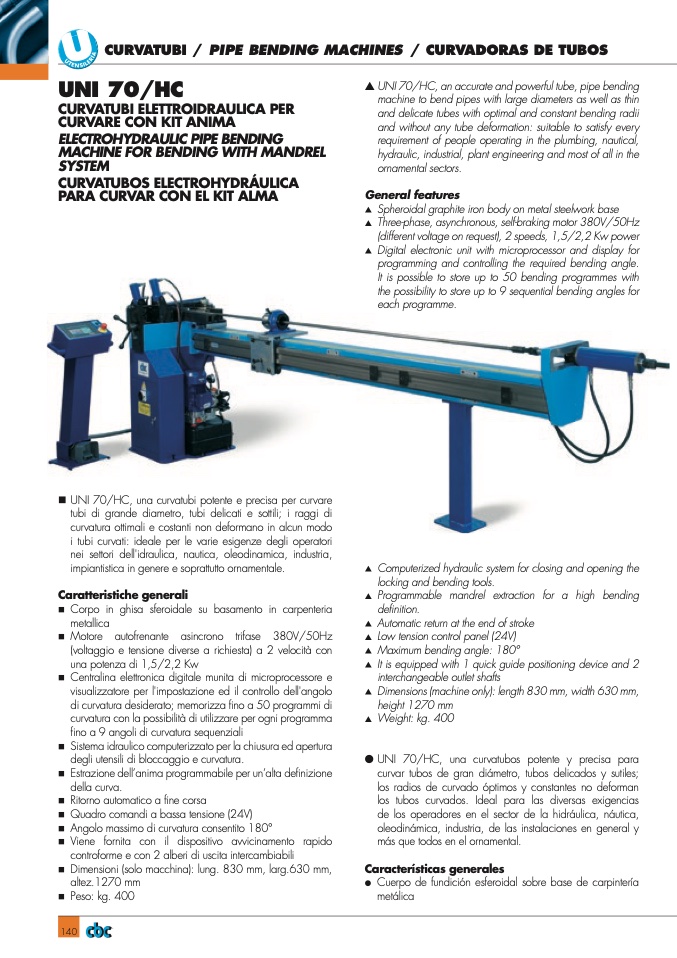

140

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

UNI 70/HC

CURVATUBI ELETTROIDRAULICA PER

CURVARE CON KIT ANIMA

ELECTROHYDRAULIC PIPE BENDING

MACHINE FOR BENDING WITH MANDREL

SYSTEM

CURVATUBOS ELECTROHYDR

ÁULICA

PARA CURVAR CON EL KIT ALMA

▲

UNI 70/HC, an accurate and powerful tube, pipe bending

machine to bend pipes with large diameters as well as thin

and delicate tubes with optimal and constant bending radii

and without any tube deformation: suitable to satisfy every

requirement of people operating in the plumbing, nautical,

hydraulic, industrial, plant engineering and most of all in the

ornamental sectors.

General features

▲

Spheroidalgraphiteironbodyonmetalsteelworkbase

▲

Three-phase,asynchronous,self-brakingmotor380V/50Hz

(different voltage on request), 2 speeds, 1,5/2,2 Kw power

▲

Digital electronic unit with microprocessor and display for

programming and controlling the required bending angle.

It is possible to store up to 50 bending programmes with

the possibility to store up to 9 sequential bending angles for

each programme.

n UNI 70/HC, una curvatubi potente e precisa per curvare

tubi di grande diametro, tubi delicati e sottili; i raggi di

curvatura ottimali e costanti non deformano in alcun modo

i tubi curvati: ideale per le varie esigenze degli operatori

nei settori dell'idraulica, nautica, oleodinamica, industria,

impiantistica in genere e soprattutto ornamentale.

Caratteristiche generali

n

Corpo in ghisa sferoidale su basamento in carpenteria

metallica

n

Motore autofrenante asincrono trifase 380V/50Hz

(voltaggio e tensione diverse a richiesta) a 2 velocità con

una potenza di 1,5/2,2 Kw

n

Centralina elettronica digitale munita di microprocessore e

visualizzatore per l'impostazione ed il controllo dell'angolo

di curvatura desiderato; memorizza fino a 50 programmi di

curvatura con la possibilità di utilizzare per ogni programma

fino a 9 angoli di curvatura sequenziali

n

Sistema idraulico computerizzato per la chiusura ed apertura

degli utensili di bloccaggio e curvatura.

n

Estrazione dell’anima programmabile per un’alta definizione

della curva.

n

Ritorno automatico a fine corsa

n

Quadro comandi a bassa tensione (24V)

n

Angolo massimo di curvatura consentito 180°

n

Viene fornita con il dispositivo avvicinamento rapido

controforme e con 2 alberi di uscita intercambiabili

n

Dimensioni (solo macchina): lung. 830 mm, larg.630 mm,

altez.1270 mm

n

Peso: kg. 400

▲

Computerized hydraulic system for closing and opening the

locking and bending tools.

▲

Programmable mandrel extraction for a high bending

definition.

▲

Automatic return at the end of stroke

▲

Low tension control panel (24V)

▲

Maximum bending angle: 180°

▲

It is equipped with 1 quick guide positioning device and 2

interchangeable outlet shafts

▲

Dimensions (machine only): length 830 mm, width 630 mm,

height 1270 mm

▲

Weight: kg. 400

●

UNI 70/HC, una curvatubos potente y precisa para

curvar tubos de gran diámetro, tubos delicados y sutiles;

los radios de curvado óptimos y constantes no deforman

los tubos curvados. Ideal para las diversas exigencias

de los operadores en el sector de la hidráulica, náutica,

oleodinámica, industria, de las instalaciones en general y

más que todos en el ornamental.

Características generales

●

Cuerpo de fundición esferoidal sobre base de carpintería

metálica
