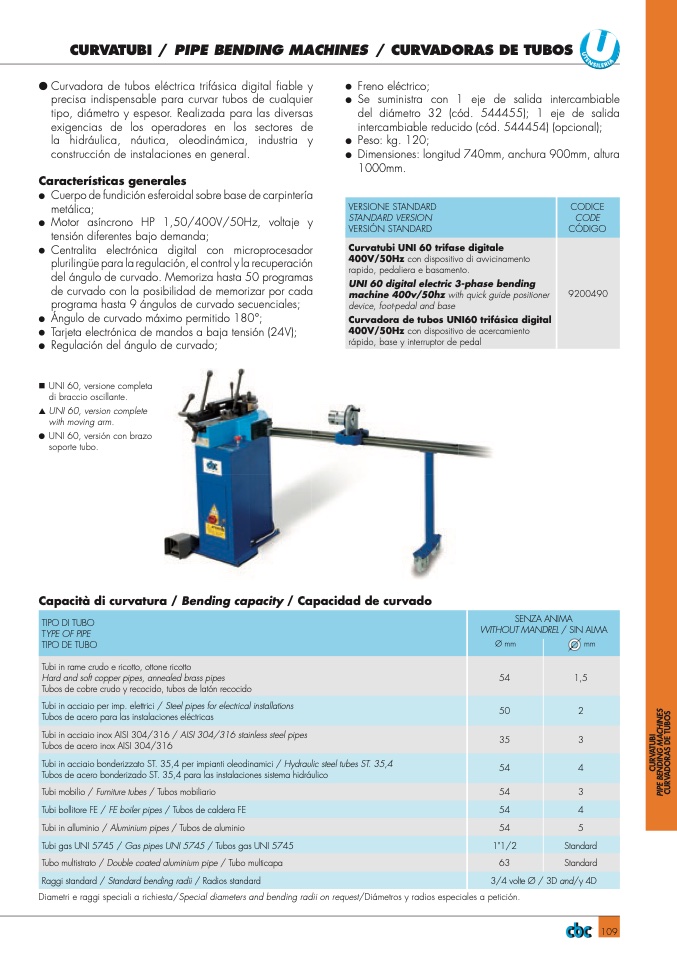

VERSIONE STANDARD

STANDARD VERSION

VERSIÓN STANDARD

CODICE

CODE

CÓDIGO

Curvatubi UNI 60 trifase digitale

400V/50Hz con dispositivo di avvicinamento

rapido, pedaliera e basamento.

UNI 60 digital electric 3-phase bending

machine 400v/50hz with quick guide positioner

device, foot-pedal and base

Curvadora de tubos UNI60 trifásica digital

400V/50Hz con dispositivo de acercamiento

rápido, base y interruptor de pedal

9200490

TIPO DI TUBO

TYPE OF PIPE

TIPO DE TUBO

SENZA ANIMA

WITHOUT MANDREL / SIN ALMA

Ø mm

mm

Tubi in rame crudo e ricotto, ottone ricotto

Hard and soft copper pipes, annealed brass pipes

Tubos de cobre crudo y recocido, tubos de latón recocido

54

1,5

Tubi in acciaio per imp. elettrici / Steel pipes for electrical installations

Tubos de acero para las instalaciones eléctricas

50

2

Tubi in acciaio inox AISI 304/316 / AISI 304/316 stainless steel pipes

Tubos de acero inox AISI 304/316

35

3

Tubi in acciaio bonderizzato ST. 35,4 per impianti oleodinamici / Hydraulic steel tubes ST. 35,4

Tubos de acero bonderizado ST. 35,4 para las instalaciones sistema hidráulico

54

4

Tubi mobilio / Furniture tubes / Tubos mobiliario

54

3

Tubi bollitore FE / FE boiler pipes / Tubos de caldera FE

54

4

Tubi in alluminio / Aluminium pipes / Tubos de aluminio

54

5

Tubi gas UNI 5745 / Gas pipes UNI 5745 / Tubos gas UNI 5745

1"1/2

Standard

Tubo multistrato / Double coated aluminium pipe / Tubo multicapa

63

Standard

Raggi standard / Standard bending radii / Radios standard

3/4 volte Ø / 3D and/y 4D

109

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

●

Curvadora de tubos eléctrica trifásica digital fiable y

precisa indispensable para curvar tubos de cualquier

tipo, diámetro y espesor. Realizada para las diversas

exigencias de los operadores en los sectores de

la hidráulica, náutica, oleodinámica, industria y

construcción de instalaciones en general.

Características generales

●

Cuerpo de fundición esferoidal sobre base de carpintería

metálica;

●

Motor asíncrono HP 1,50/400V/50Hz, voltaje y

tensión diferentes bajo demanda;

●

Centralita electrónica digital con microprocesador

plurilingüe para la regulación, el control y la recuperación

del ángulo de curvado. Memoriza hasta 50 programas

de curvado con la posibilidad de memorizar por cada

programa hasta 9 ángulos de curvado secuenciales;

●

Ángulo de curvado máximo permitido 180°;

●

Tarjeta electrónica de mandos a baja tensión (24V);

●

Regulación del ángulo de curvado;

n UNI 60, versione completa

di braccio oscillante.

▲

UNI 60, version complete

with moving arm.

●

UNI 60, versión con brazo

soporte tubo.

●

Freno eléctrico;

●

Se suministra con 1 eje de salida intercambiable

del diámetro 32 (cód. 544455); 1 eje de salida

intercambiable reducido (cód. 544454) (opcional);

●

Peso: kg. 120;

●

Dimensiones: longitud 740mm, anchura 900mm, altura

1000mm.

Capacità di curvatura / Bending capacity / Capacidad de curvado

Diametri e raggi speciali a richiesta/Special diameters and bending radii on request/Diámetros y radios especiales a petición.
