CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

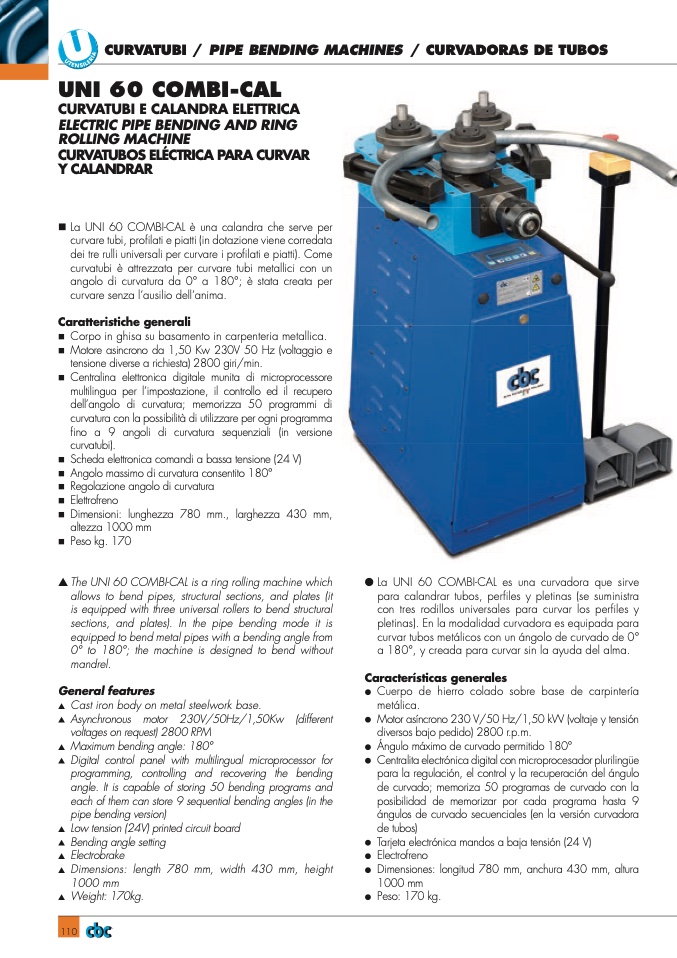

UNI 60 COMBI-CAL
CURVATUBI E CALANDRA ELETTRICA
ELECTRIC PIPE BENDING AND RING
ROLLING MACHINE
CURVATUBOS ELÉCTRICA PARA CURVAR
Y CALANDRAR
nLa UNI 60 COMBI-CAL è una calandra che serve per
curvare tubi, profilati e piatti (in dotazione viene corredata
dei tre rulli universali per curvare i profilati e piatti). Come
curvatubi è attrezzata per curvare tubi metallici con un
angolo di curvatura da 0° a 180°; è stata creata per
curvare senza l’ausilio dell’anima.
Caratteristiche generali
n
Corpo in ghisa su basamento in carpenteria metallica.
n
Motore asincrono da 1,50 Kw 230V 50 Hz (voltaggio e
tensione diverse a richiesta) 2800 giri/min.
n
Centralina elettronica digitale munita di microprocessore
multilingua per l’impostazione, il controllo ed il recupero
dell’angolo di curvatura; memorizza 50 programmi di
curvatura con la possibilità di utilizzare per ogni programma
fino a 9 angoli di curvatura sequenziali (in versione
curvatubi).
n
Scheda elettronica comandi a bassa tensione (24 V)
n
Angolo massimo di curvatura consentito 180°
n
Regolazione angolo di curvatura
n
Elettrofreno
n
Dimensioni: lunghezza 780 mm., larghezza 430 mm,
altezza 1000 mm
n
Peso kg. 170
▲
The UNI 60 COMBI-CAL is a ring rolling machine which
allows to bend pipes, structural sections, and plates (it
is equipped with three universal rollers to bend structural
sections, and plates). In the pipe bending mode it is
equipped to bend metal pipes with a bending angle from
0° to 180°; the machine is designed to bend without
mandrel.
General features
▲
Cast iron body on metal steelwork base.
▲
Asynchronous motor 230V/50Hz/1,50Kw (different
voltages on request) 2800 RPM
▲
Maximum bending angle: 180°
▲
Digital control panel with multilingual microprocessor for
programming, controlling and recovering the bending
angle. It is capable of storing 50 bending programs and
each of them can store 9 sequential bending angles (in the
pipe bending version)
▲
Low tension (24V) printed circuit board
▲
Bending angle setting
▲
Electrobrake
▲
Dimensions: length 780 mm, width 430 mm, height
1000 mm
▲
Weight: 170kg.
●
La UNI 60 COMBI-CAL es una curvadora que sirve
para calandrar tubos, perfiles y pletinas (se suministra
con tres rodillos universales para curvar los perfiles y
pletinas). En la modalidad curvadora es equipada para
curvar tubos metálicos con un ángolo de curvado de 0°
a 180°, y creada para curvar sin la ayuda del alma.
Características generales
●
Cuerpo de hierro colado sobre base de carpintería
metálica.
●
Motor asíncrono 230 V/50 Hz/1,50 kW (voltaje y tensión
diversos bajo pedido) 2800 r.p.m.
●
Ángulo máximo de curvado permitido 180°
●
Centralita electrónica digital con microprocesador plurilingüe
para la regulación, el control y la recuperación del ángulo
de curvado; memoriza 50 programas de curvado con la
posibilidad de memorizar por cada programa hasta 9
ángulos de curvado secuenciales (en la versión curvadora
de tubos)
●
Tarjeta electrónica mandos a baja tensión (24 V)
●
Electrofreno
●
Dimensiones: longitud 780 mm, anchura 430 mm, altura
1000 mm
●
Peso: 170 kg.
