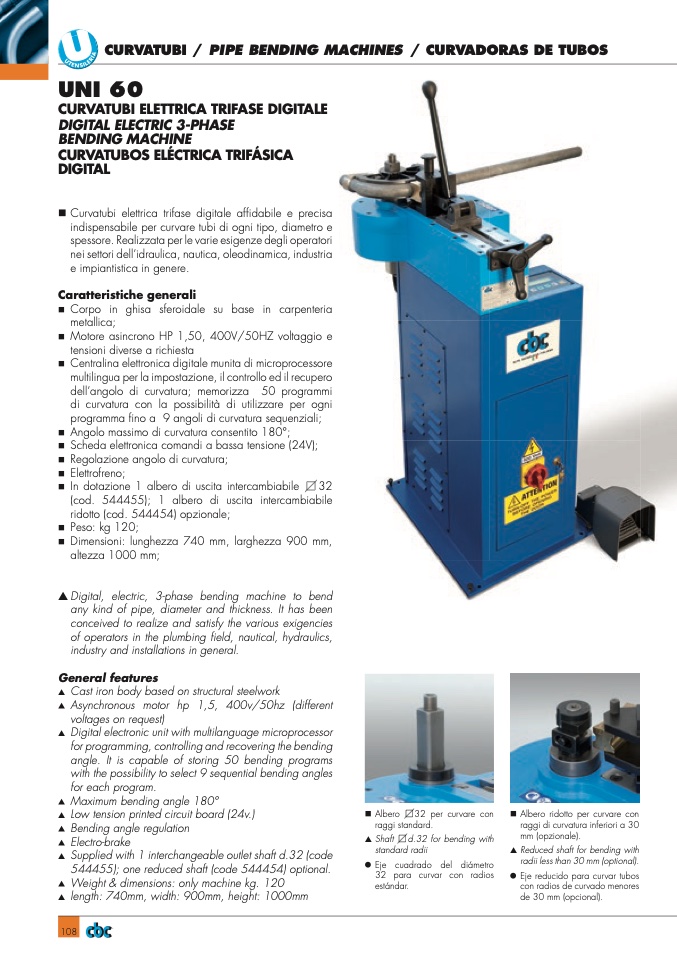

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

UNI 60

CURVATUBI ELETTRICA TRIFASE DIGITALE

DIGITAL ELECTRIC 3-PHASE

BENDING MACHINE

CURVATUBOS ELÉCTRICA TRIFÁSICA

DIGITAL

nCurvatubi elettrica trifase digitale affidabile e precisa

indispensabile per curvare tubi di ogni tipo, diametro e

spessore. Realizzata per le varie esigenze degli operatori

nei settori dell’idraulica, nautica, oleodinamica, industria

e impiantistica in genere.

Caratteristiche generali

n

Corpo in ghisa sferoidale su base in carpenteria

metallica;

n

Motore asincrono HP 1,50, 400V/50HZ voltaggio e

tensioni diverse a richiesta

n

Centralina elettronica digitale munita di microprocessore

multilingua per la impostazione, il controllo ed il recupero

dell’angolo di curvatura; memorizza 50 programmi

di curvatura con la possibilità di utilizzare per ogni

programma fino a 9 angoli di curvatura sequenziali;

n

Angolo massimo di curvatura consentito 180°;

n

Scheda elettronica comandi a bassa tensione (24V);

n

Regolazione angolo di curvatura;

n

Elettrofreno;

n

In dotazione 1 albero di uscita intercambiabile

32

(cod. 544455); 1 albero di uscita intercambiabile

ridotto (cod. 544454) opzionale;

n

Peso: kg 120;

n

Dimensioni: lunghezza 740 mm, larghezza 900 mm,

altezza 1000 mm;

▲

Digital, electric, 3-phase bending machine to bend

any kind of pipe, diameter and thickness. It has been

conceived to realize and satisfy the various exigencies

of operators in the plumbing field, nautical, hydraulics,

industry and installations in general.

General features

▲

Cast iron body based on structural steelwork

▲

Asynchronous motor hp 1,5, 400v/50hz (different

voltages on request)

▲

Digital electronic unit with multilanguage microprocessor

for programming, controlling and recovering the bending

angle. It is capable of storing 50 bending programs

with the possibility to select 9 sequential bending angles

for each program.

▲

Maximum bending angle 180°

▲

Low tension printed circuit board (24v.)

▲

Bending angle regulation

▲

Electro-brake

▲

Suppliedwith1interchangeableoutletshaftd.32(code

544455); one reduced shaft (code 544454) optional.

▲

Weight & dimensions: only machine kg. 120

▲

length: 740mm, width: 900mm, height: 1000mm

n Albero

raggi standard.

▲

Shaft d.32 for bending with

standard radii

●

Eje cuadrado del diámetro

32 para curvar con radios

estándar.

32 per curvare con

n

Albero ridotto per curvare con

raggi di curvatura inferiori a 30

mm (opzionale).

▲

Reduced shaft for bending with

radii less than 30 mm (optional).

●

Eje reducido para curvar tubos

con radios de curvado menores

de 30 mm (opcional).
