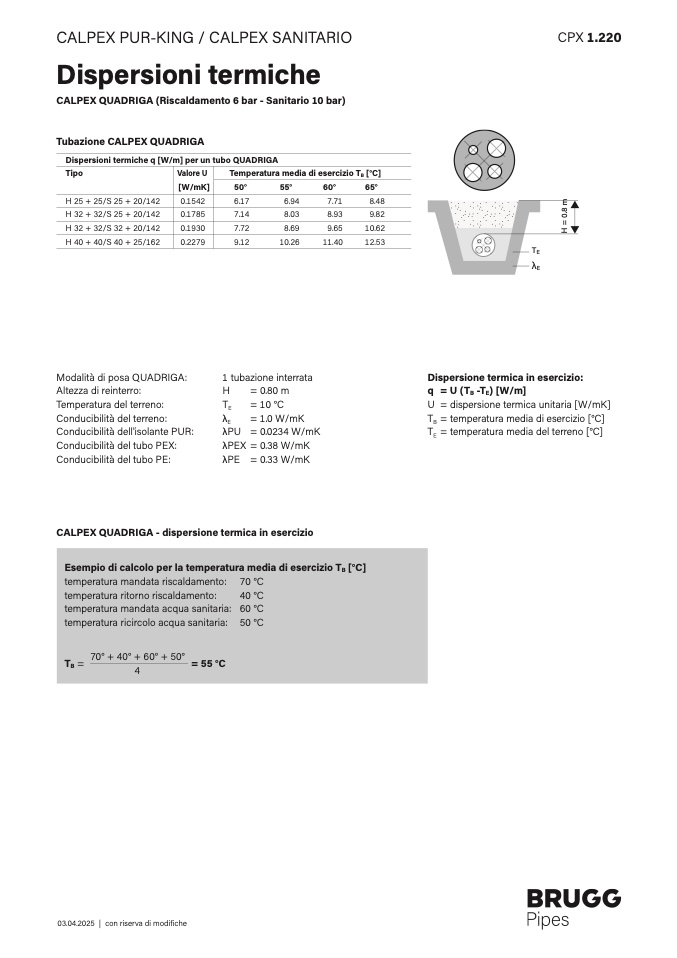

CALPEX PUR-KING / CALPEX SANITARI

O

Dispersioni termich

e

CALPEX QUADRIGA (Riscaldamento 6 ba

r - Sanitario 10 bar)

Tubazione CALPEX QUADRIG

A

Dispersioni termiche q [W/m] per un tubo QUADRIG

A

Tipo

Temperatura media di esercizio TB [°C]

Valore U

[W/mK]

50°

55°

60°

65

°

H 25 + 25/S 25 + 20/142

0.1542

6.17

6.94

7.71

8.48

H 32 + 32/S 25 + 20/142

0.1785

7.14

8.03

8.93

9.82

H 32 + 32/S 32 + 20/142

0.1930

7.72

8.69

9.65

10.6

2

H 40 + 40/S 40 + 25/162

0.2279

9.12

10.26

11.40

12.5

3

Modalità di posa QUADRIGA

:

Altezza di reinterro:

Temperatura del terreno:

Conducibilità del terreno:

Conducibilità dell'isolante PUR

:

Conducibilità del tubo PEX:

Conducibilità del tubo PE:

1 tubazione interrat

a

H

= 0.80

m

TE = 10 °C

λE

= 1.0 W/mK

λPU = 0.0234 W/mK

λPEX = 0.38 W/m

K

λPE = 0.33 W/m

K

CALPEX QUADRIGA - dispersione termica in esercizio

Esempio di calcolo per la temperatura media di esercizio TB [°C]

temperatura mandata riscaldamento: 70 °

C

temperatura ritorno riscaldamento:

40 °

C

temperatura mandata acqua sanitaria: 60 °

C

temperatura ricircolo acqua sanitaria: 50 °

C

TB

70° + 40° + 60° + 50°

=

=

4

55 °

C

03.04.2025 | con riserva di modi

fiche

CPX 1.22

0

H

=

0

.

8

m

T

E

λ

E

Dispersione termica in esercizio

:

q = U (TB -TE) [W/m

]

U = dispersione termica unitaria [W/mK

]

TB = temperatura media di esercizio [°C

]

TE = temperatura media del terreno [°C]
