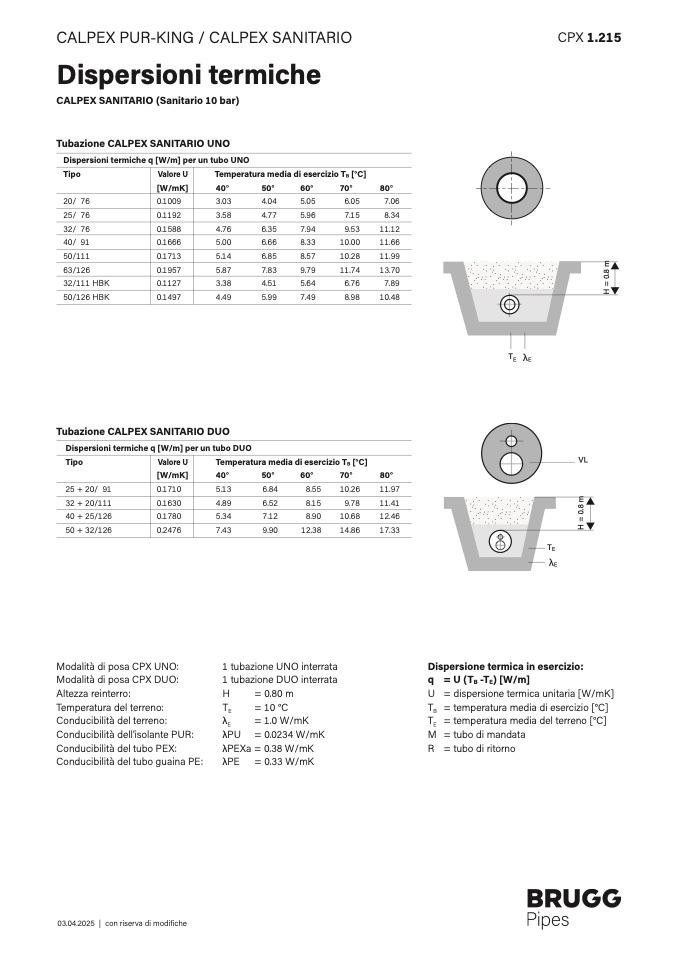

CALPEX PUR-KING / CALPEX SANITARI
O
CPX 1.21
5
Dispersioni termich
e
CALPEX SANITARIO (Sanitario 10 bar
)
Tubazione CALPEX SANITARIO UN
O
Dispersioni termiche q [W/m] per un tubo UNO
Tipo
Valore U
Temperatura media di esercizio TB [°C]
[W/mK]
40°
50°
60°
70°
80°
20/ 76
0.1009
3.03
4.04
5.05
6.05
7.06
25/ 76
0.1192
3.58
4.77
5.96
7.15
8.34
32/ 76
0.1588
4.76
6.35
7.94
9.53
11.12
40/ 91
0.1666
5.00
6.66
8.33
10.00
11.66
50/111
0.1713
5.14
6.85
8.57
10.28
11.9
9
63/126
0.1957
5.87
7.83
9.79
11.74
13.70
32/111 HBK
0.1127
3.38
4.51
5.64
6.76
7.89
H
=
0
.
8
m
50/126 HBK
0.1497
4.49
5.99
7.49
8.98
10.48
TE λ
E
Tubazione CALPEX SANITARIO DUO
Dispersioni termiche q [W/m] per un tubo DU
O
Tipo
Valore U
Temperatura media di esercizio TB [°C]
[W/mK]
40°
50°
60°
70°
80°
V
L
25 + 20/ 91
0.1710
5.13
6.84
8.55
10.26
11.97
32 + 20/111
0.1630
4.89
6.52
8.15
9.78
11.41
40 + 25/126
0.1780
5.34
7.12
8.90
10.68
12.4
6
H
=
0
.
8
m
50 + 32/126
0.2476
7.43
9.90
12.38
14.86
17.33
TE
λ
E
Modalità di posa CPX UNO
:
Modalità di posa CPX DUO
:
Altezza reinterro
:
Temperatura del terreno:
Conducibilità del terreno:
Conducibilità dell'isolante PUR
:
Conducibilità del tubo PEX:
Conducibilità del tubo guaina PE:
1 tubazione UNO interrata
1 tubazione DUO interrat
a
H
= 0.80
m
TE
= 10 °
C
λE
= 1.0 W/m
K
λPU = 0.0234 W/mK
λPEX
a = 0.38 W/mK
λPE = 0.33 W/m
K
Dispersione termica in esercizio
:
q = U (TB -TE) [W/m
]
U = dispersione termica unitaria [W/mK
]
TB
= temperatura media di esercizio [°C]
TE
= temperatura media del terreno [°C]
M = tubo di mandata
R = tubo di ritorno
03.04.2025 | con riserva di modi
fiche
