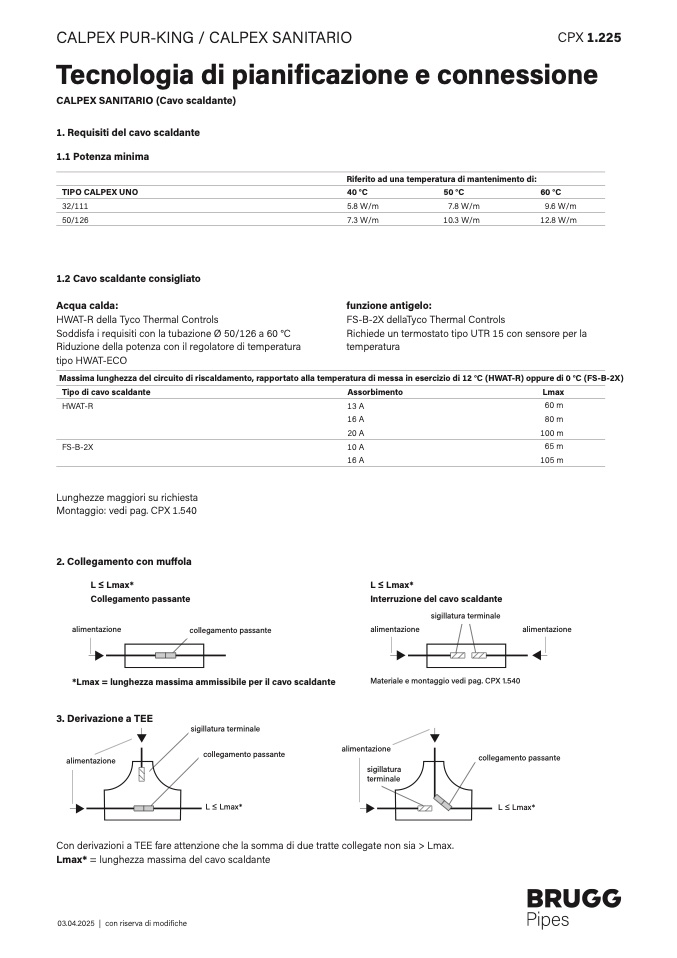

CALPEX PUR-KING / CALPEX SANITARI

O

CPX 1.22

5

Tecnologia di pianificazione e connession

e

CALPEX SANITARIO (Cavo scaldante)

1. Requisiti del cavo scaldant

e

1.1 Potenza minima

Riferito ad una temperatura di mantenimento di

:

TIPO CALPEX UN

O

40 °C

50 °C

60 °C

32/111

5.8 W/m

7.8 W/m

9.6 W/m

50/126

7.3 W/m

10.3 W/m

12.8 W/m

1.2 Cavo scaldante consigliato

Acqua calda:

funzione antigelo

:

HWAT-R della Tyco Thermal Controls

FS-B-2X dellaTyco Thermal Control

s

Soddisfa i requisiti con la tubazione Ø 50/126 a 60 °C

Richiede un termostato tipo UTR 15 con sensore per la

Riduzione della potenza con il regolatore di temperatura

temperatur

a

tipo HWAT-EC

O

Massima lunghezza del circuito di riscaldamento, rapportato alla temperatura di messa in esercizio di 12 °C (HWAT-R) oppure di 0 °C (FS-B-2X

)

Tipo di cavo scaldante

Assorbiment

o

Lmax

HWAT-R

13

A

16

A

20

A

60 m

80 m

100 m

FS-B-2X

10

A

16

A

65 m

105 m

Lunghezze maggiori su richiest

a

Montaggio: vedi pag. CPX 1.540

2. Collegamento con mu

ffola

L ≤ Lmax

*

Collegamento passant

e

alimentazione

collegamento passante

L ≤ Lmax*

Interruzione del cavo scaldante

sigillatura terminal

e

alimentazion

e

alimentazione

Materiale e montaggio vedi pag. CPX 1.540

alimentazion

e

sigillatura

terminal

e

*Lmax = lunghezza massima ammissibile per il cavo scaldante

3. Derivazione a TE

E

alimentazione

sigillatura terminale

collegamento passante

L ≤ Lmax*

Con derivazioni a TEE fare attenzione che la somma di due tratte collegate non sia > Lmax

.

Lmax* = lunghezza massima del cavo scaldante

collegamento passant

e

L ≤ Lmax*

03.04.2025 | con riserva di modi

fiche
