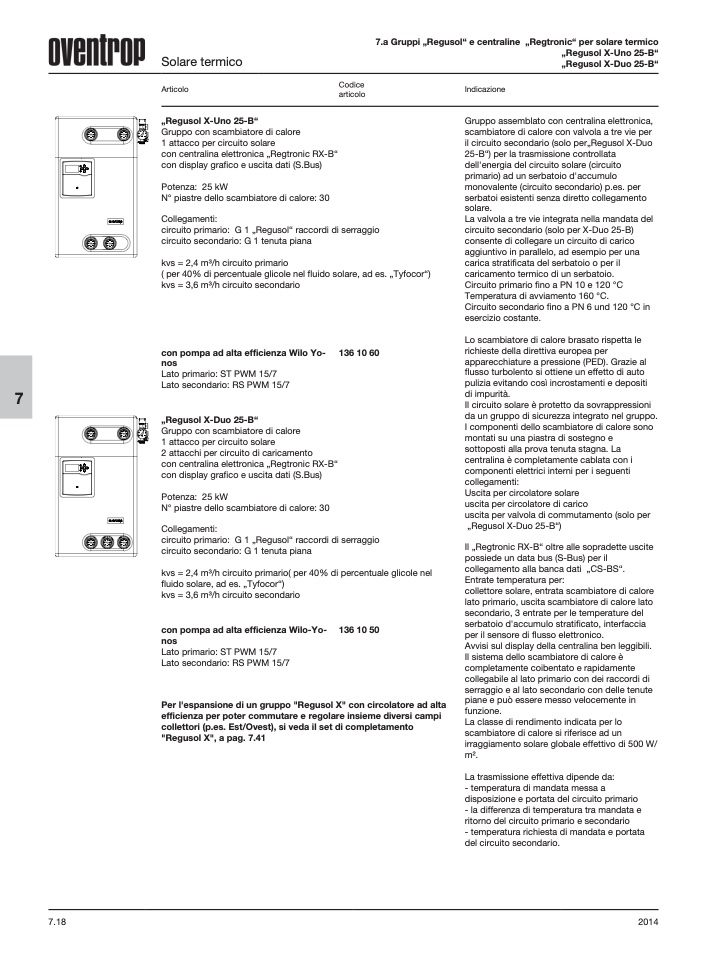

Solare termico
Articolo
„Regusol X-Uno 25-B“
Gruppo con scambiatore di calore
1 attacco per circuito solare
con centralina elettronica „Regtronic RX-B“
con display grafico e uscita dati (S.Bus)
Potenza: 25 kW
N° piastre dello scambiatore di calore: 30
Codice
articolo
7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico
„Regusol X-Uno 25-B“
„Regusol X-Duo 25-B“
Indicazione
Gruppo assemblato con centralina elettronica,
scambiatore di calore con valvola a tre vie per
il circuito secondario (solo per„Regusol X-Duo
25-B“) per la trasmissione controllata
dell'energia del circuito solare (circuito
primario) ad un serbatoio d'accumulo
monovalente (circuito secondario) p.es. per
serbatoi esistenti senza diretto collegamento
solare.
La valvola a tre vie integrata nella mandata del
circuito secondario (solo per X-Duo 25-B)
consente di collegare un circuito di carico
aggiuntivo in parallelo, ad esempio per una
carica stratificata del serbatoio o per il
caricamento termico di un serbatoio.
Circuito primario fino a PN 10 e 120 °C
Temperatura di avviamento 160 °C.
Circuito secondario fino a PN 6 und 120 °C in
esercizio costante.
Lo scambiatore di calore brasato rispetta le
richieste della direttiva europea per
apparecchiature a pressione (PED). Grazie al
flusso turbolento si ottiene un effetto di auto
pulizia evitando così incrostamenti e depositi
di impurità.
Il circuito solare è protetto da sovrappressioni
da un gruppo di sicurezza integrato nel gruppo.
I componenti dello scambiatore di calore sono
montati su una piastra di sostegno e
sottoposti alla prova tenuta stagna. La
centralina è completamente cablata con i
componenti elettrici interni per i seguenti
collegamenti:
Uscita per circolatore solare
uscita per circolatore di carico
uscita per valvola di commutamento (solo per
„Regusol X-Duo 25-B“)
Il „Regtronic RX-B“ oltre alle sopradette uscite
possiede un data bus (S-Bus) per il
collegamento alla banca dati „CS-BS“.
Entrate temperatura per:
collettore solare, entrata scambiatore di calore
lato primario, uscita scambiatore di calore lato
secondario, 3 entrate per le temperature del
serbatoio d'accumulo stratificato, interfaccia
per il sensore di flusso elettronico.
Avvisi sul display della centralina ben leggibili.
Il sistema dello scambiatore di calore è
completamente coibentato e rapidamente
collegabile al lato primario con dei raccordi di
serraggio e al lato secondario con delle tenute
piane e può essere messo velocemente in
funzione.
La classe di rendimento indicata per lo
scambiatore di calore si riferisce ad un
irraggiamento solare globale effettivo di 500 W/
m2.
La trasmissione effettiva dipende da:
- temperatura di mandata messa a
disposizione e portata del circuito primario
- la differenza di temperatura tra mandata e
ritorno del circuito primario e secondario
- temperatura richiesta di mandata e portata
del circuito secondario.
Collegamenti:
circuito primario: G 1 „Regusol“ raccordi di serraggio
circuito secondario: G 1 tenuta piana
kvs = 2,4 m3/h circuito primario
( per 40% di percentuale glicole nel fluido solare, ad es. „Tyfocor“)
kvs = 3,6 m3/h circuito secondario
con pompa ad alta efficienza Wilo Yo-
nos
Lato primario: ST PWM 15/7
Lato secondario: RS PWM 15/7
„Regusol X-Duo 25-B“
Gruppo con scambiatore di calore
1 attacco per circuito solare
2 attacchi per circuito di caricamento
con centralina elettronica „Regtronic RX-B“
con display grafico e uscita dati (S.Bus)
Potenza: 25 kW
N° piastre dello scambiatore di calore: 30
136 10 60
Collegamenti:
circuito primario: G 1 „Regusol“ raccordi di serraggio
circuito secondario: G 1 tenuta piana
kvs = 2,4 m3/h circuito primario( per 40% di percentuale glicole nel
fluido solare, ad es. „Tyfocor“)
kvs = 3,6 m3/h circuito secondario
con pompa ad alta efficienza Wilo-Yo-
nos
Lato primario: ST PWM 15/7
Lato secondario: RS PWM 15/7
136 10 50
Per l'espansione di un gruppo "Regusol X" con circolatore ad alta
efficienza per poter commutare e regolare insieme diversi campi
collettori (p.es. Est/Ovest), si veda il set di completamento
"Regusol X", a pag. 7.41
