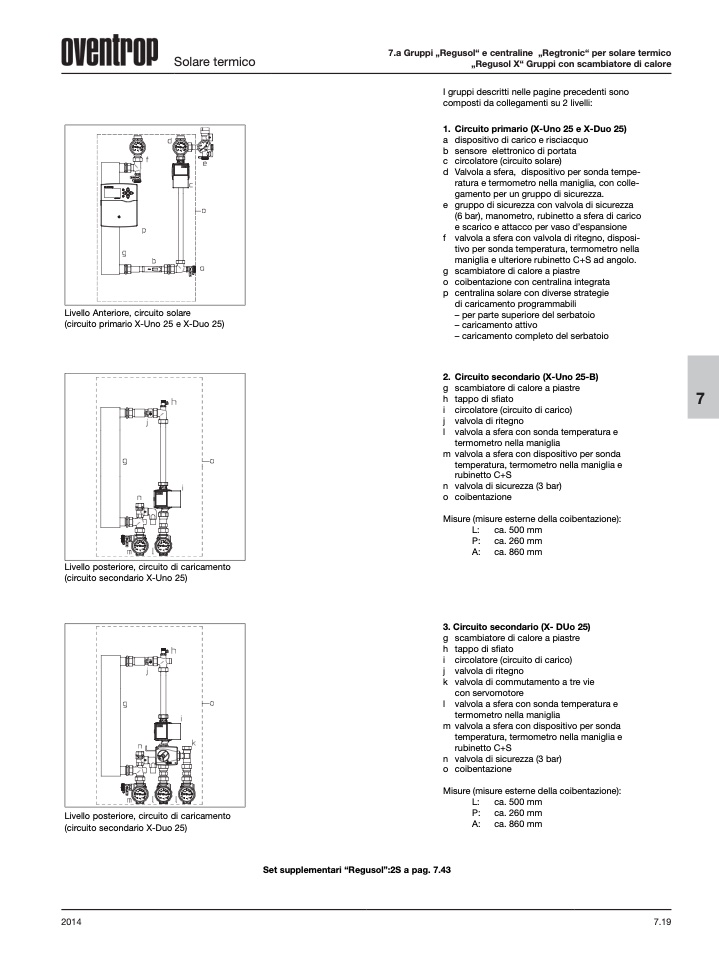

Livello Anteriore, circuito solare

(circuito primario X-Uno 25 e X-Duo 25)

Livello posteriore, circuito di caricamento

(circuito secondario X-Uno 25)

Livello posteriore, circuito di caricamento

(circuito secondario X-Duo 25)

L:

P:

A:

ca. 500 mm

ca. 260 mm

ca. 860 mm

2014

7.19

Solare termico

7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico

„Regusol X“ Gruppi con scambiatore di calore

I gruppi descritti nelle pagine precedenti sono

composti da collegamenti su 2 livelli:

1. Circuito primario (X-Uno 25 e X-Duo 25)

a dispositivo di carico e risciacquo

b sensore elettronico di portata

c circolatore (circuito solare)

d Valvola a sfera, dispositivo per sonda tempe-

ratura e termometro nella maniglia, con colle-

gamento per un gruppo di sicurezza.

e gruppo di sicurezza con valvola di sicurezza

(6 bar), manometro, rubinetto a sfera di carico

e scarico e attacco per vaso d’espansione

f valvola a sfera con valvola di ritegno, disposi-

tivo per sonda temperatura, termometro nella

maniglia e ulteriore rubinetto C+S ad angolo.

g scambiatore di calore a piastre

o coibentazione con centralina integrata

p centralina solare con diverse strategie

di caricamento programmabili

– per parte superiore del serbatoio

– caricamento attivo

– caricamento completo del serbatoio

2. Circuito secondario (X-Uno 25-B)

g scambiatore di calore a piastre

h tappo di sfiato

i circolatore (circuito di carico)

j valvola di ritegno

l valvola a sfera con sonda temperatura e

termometro nella maniglia

m valvola a sfera con dispositivo per sonda

temperatura, termometro nella maniglia e

rubinetto C+S

n valvola di sicurezza (3 bar)

o coibentazione

Misure (misure esterne della coibentazione):

L:

ca. 500 mm

P:

ca. 260 mm

A:

ca. 860 mm

3. Circuito secondario (X- DUo 25)

g scambiatore di calore a piastre

h tappo di sfiato

i circolatore (circuito di carico)

j valvola di ritegno

k valvola di commutamento a tre vie

con servomotore

l valvola a sfera con sonda temperatura e

termometro nella maniglia

m valvola a sfera con dispositivo per sonda

temperatura, termometro nella maniglia e

rubinetto C+S

n valvola di sicurezza (3 bar)

o coibentazione

Misure (misure esterne della coibentazione):
