7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico
Solare termico

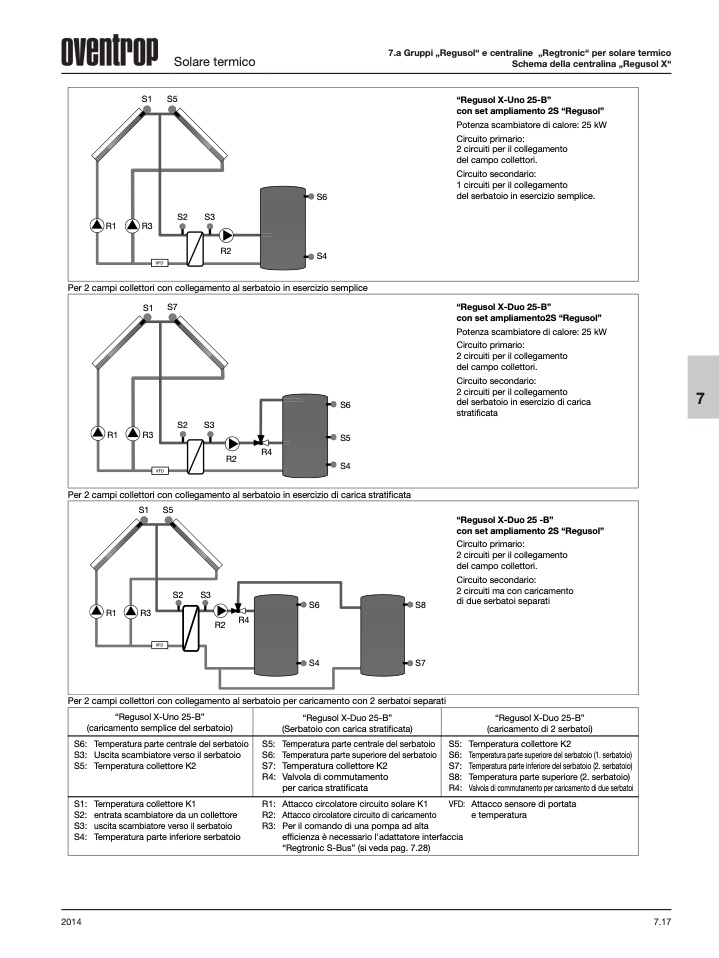

Schema della centralina „Regusol X“
Per 2 campi collettori con collegamento al serbatoio in esercizio semplice
Per 2 campi collettori con collegamento al serbatoio in esercizio di carica stratificata
Per 2 campi collettori con collegamento al serbatoio per caricamento con 2 serbatoi separati
S1
R1
R3
VFD
S7
“Regusol X-Duo 25-B”
con set ampliamento2S “Regusol”
Potenza scambiatore di calore: 25 kW
Circuito primario:
2 circuiti per il collegamento
del campo collettori.
Circuito secondario:
2 circuiti per il collegamento
del serbatoio in esercizio di carica
stratificata
S2
S3
S6
S5
S4
R4
R2
S1
S5
S2
S3
“Regusol X-Duo 25 -B”
con set ampliamento 2S “Regusol”
Circuito primario:
2 circuiti per il collegamento
del campo collettori.
Circuito secondario:
2 circuiti ma con caricamento
di due serbatoi separati
R1
R3
VFD
R2
R4
S6
S8
S4
S7
“Regusol X-Uno 25-B”
(caricamento semplice del serbatoio)
“Regusol X-Duo 25-B”
(Serbatoio con carica stratificata)
“Regusol X-Duo 25-B”
(caricamento di 2 serbatoi)
S6: Temperatura parte centrale del serbatoio
S3: Uscita scambiatore verso il serbatoio
S5: Temperatura collettore K2
S5: Temperatura parte centrale del serbatoio
S6: Temperatura parte superiore del serbatoio
S7: Temperatura collettore K2
R4: Valvoladicommutamento
per carica stratificata
S5: Temperatura collettore K2
S6: Temperatura parte superiore del serbatoio (1. serbatoio)
S7: Temperatura parte inferiore del serbatoio (2. serbatoio)
S8: Temperatura parte superiore (2. serbatoio)
R4: Valvola di commutamento per caricamento di due serbatoi
S1: Temperatura collettore K1
S2: entrata scambiatore da un collettore
S3: uscita scambiatore verso il serbatoio
S4: Temperatura parte inferiore serbatoio
R1: Attacco circolatore circuito solare K1
VFD: Attacco sensore di portata
R2: Attacco circolatore circuito di caricamento
e temperatura
R3: Per il comando di una pompa ad alta
efficienza è necessario l'adattatore interfaccia
“Regtronic S-Bus” (si veda pag. 7.28)
S1
R1
R3
VFD
S5
“Regusol X-Uno 25-B”
con set ampliamento 2S “Regusol”
Potenza scambiatore di calore: 25 kW
Circuito primario:
2 circuiti per il collegamento
del campo collettori.
Circuito secondario:
1 circuiti per il collegamento
del serbatoio in esercizio semplice.
S2
S3
R2
S6
S4
