Attacco serbatoio in esercizio semplice

S1

S2

S3

R2

S6

S5

S4

“Regusol X-Duo 25-B”

Resa dello scambiatore di calore 25 kW

Circuito primario:

1 circuito per il collegamento del campo

collettore

Circuito secondario:

2 Circuiti per l'attacco serbatoio in eserci-

zio di caricamento stratificato

R1

VFD

R4

Attacco serbatoio in esercizio di caricamento stratificato

Attacco serbatoio in caricamento con due serbatoi separati

S1

S2

S3

R2

“Regusol X-Duo 25-B”

Circuito primario:

1 Circuito per il collegamento del

campo collettore

Circuito secondario:

2 circuiti, ma con caricamento per due

serbatoi separati.

R1

R4

S6

S8

S4

S7

VFD

“Regusol X-Uno 25-B”

(caricamento semplice)

“Regusol X-Duo 25-B”

(caricamento stratificato)

“Regusol X-Duo 25-B”

Caricamento a due serbatoi

S6: temperatura parte superiore serbatoio

S3: uscita scambiatore di calore per il serbatoio

S5: temperatura parte centrale serbatoio

S6: temperatura parte superiore serbatoio

R4: valvola di commutamento per

caricamento stratificato

S6: temperaturapartesuperioreserbatoio(primoserbatoio)

S7: temperaturaparteinferioreserbatoio(secondoserbatoio)

S8: temperaturapartesuperiore(secondoserbatoio)

R4: valvoladicommutamentoperilcaricamentoadueserbatoi

S1: temperatura collettore

R1:

attacco circolatore circuito solare

VFD: collegamento sensore

S2: entrata scambiatore di calore dal collettore R2:

attacco circolatore circuito di caricamento

di portata e temperatura

S3: uscita scambiatore di calore al serbatoio

S4: temperatura parte inferiore serbatoio

S1

S2

S3

VFD

S6

S4

“Regusol X-Uno 25-B”

Resa dello scambiatore di calore 25 kW

Circuito primario:

1 circuito per il collegamento del campo

collettore

Circuito secondario:

1 Circuito per l'attacco serbatoio in

esercizio semplice.

R1

R2

7

7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico

Solare termico

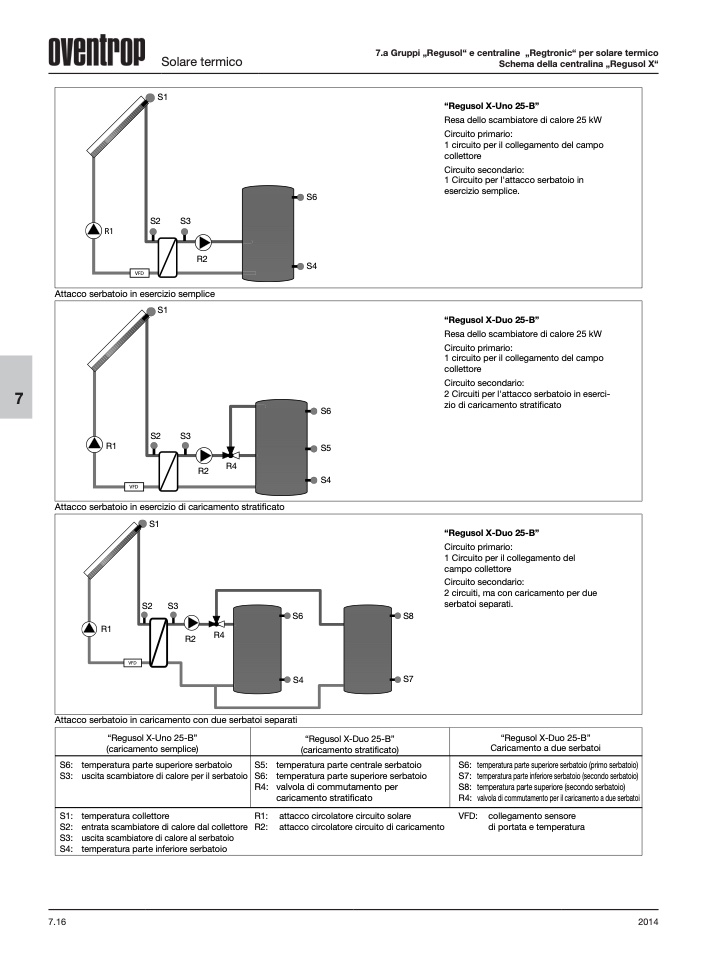

Schema della centralina „Regusol X“

7.16

2014
