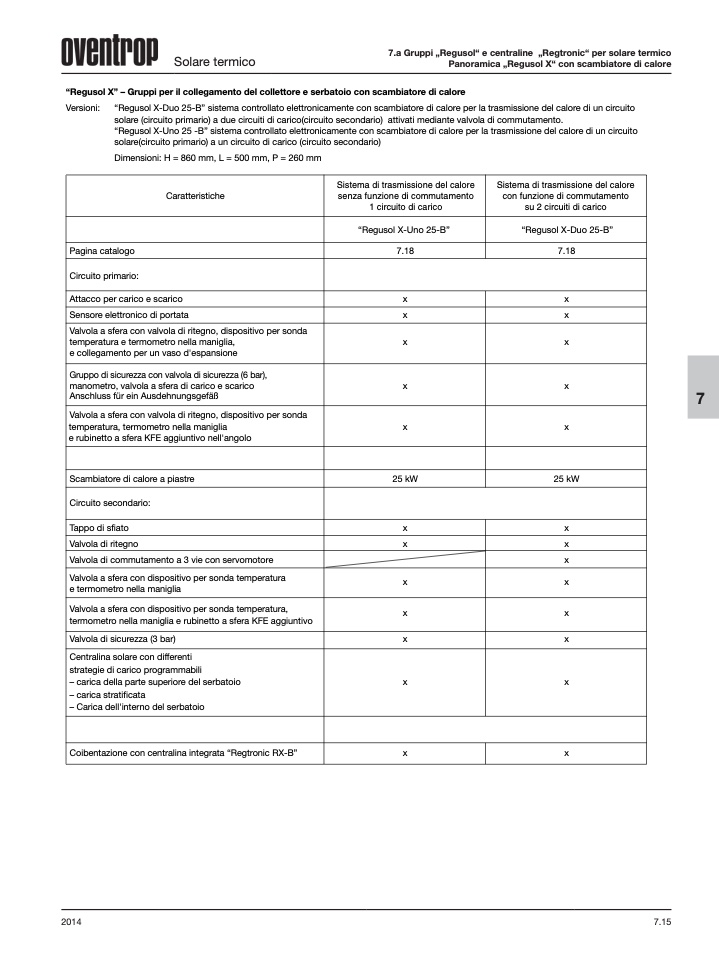

7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico

Solare termico

Panoramica „Regusol X“ con scambiatore di calore

“Regusol X” – Gruppi per il collegamento del collettore e serbatoio con scambiatore di calore

Caratteristiche

SisteWmaärdmi etrüabsemrtisrasgioenrseydsetel mcalore

senzaohfunnezUiomnescdhi aclotfmunmkutitoanmento

1 circuito di carico

SisteWmaärdmi etrüabsemrtisrasgioenrseydsetel mcalore

con fumniztiUonmesdcihcaoltmfumnkuttiaomn ento

sua2ucfi2rc.uLiatiddeikcraerisico

“Regusol X-Uno 25-B”

“Regusol X-Duo 25-B”

Pagina catalogo

7.18

7.18

Circuito primario:

Attacco per carico e scarico

x

x

Sensore elettronico di portata

x

x

Valvola a sfera con valvola di ritegno, dispositivo per sonda

temperatura e termometro nella maniglia,

e collegamento per un vaso d'espansione

x

x

Gruppo di sicurezza con valvola di sicurezza (6 bar),

manometro, valvola a sfera di carico e scarico

Anschluss für ein Ausdehnungsgefäß

x

x

Valvola a sfera con valvola di ritegno, dispositivo per sonda

temperatura, termometro nella maniglia

e rubinetto a sfera KFE aggiuntivo nell'angolo

x

x

Scambiatore di calore a piastre

25 kW

25 kW

Circuito secondario:

Tappo di sfiato

x

x

Valvola di ritegno

x

x

Valvola di commutamento a 3 vie con servomotore

x

Valvola a sfera con dispositivo per sonda temperatura

e termometro nella maniglia

x

x

Valvola a sfera con dispositivo per sonda temperatura,

termometro nella maniglia e rubinetto a sfera KFE aggiuntivo

x

x

Valvola di sicurezza (3 bar)

x

x

Centralina solare con differenti

strategie di carico programmabili

– carica della parte superiore del serbatoio

– carica stratificata

– Carica dell'interno del serbatoio

x

x

Coibentazione con centralina integrata “Regtronic RX-B”

x

x

Versioni:

“Regusol X-Duo 25-B” sistema controllato elettronicamente con scambiatore di calore per la trasmissione del calore di un circuito

solare (circuito primario) a due circuiti di carico(circuito secondario) attivati mediante valvola di commutamento.

“Regusol X-Uno 25 -B” sistema controllato elettronicamente con scambiatore di calore per la trasmissione del calore di un circuito

solare(circuito primario) a un circuito di carico (circuito secondario)

Dimensioni: H = 860 mm, L = 500 mm, P = 260 mm

2014

7.15

7
