7

136 80 72

136 80 93

136 80 94

136 80 96

136 80 97

g

c

b

f

7.14

2014

i

a

h

d

con circolatore Grundfos Solar L 32-80

136 82 63

e

Unità completa, pre-assemblata e sottoposta

a prova di tenuta stagna per il circuito solare.

Collegamento al circuito solare di mandata e

ritorno utilizzando i raccordi di serraggio

„Regusol“.

Possibilità di collegare un vaso d'espansione

al gruppo di sicurezza.

Interasse: 125 mm. (gruppo)

Lunghezza pompa: 180 mm

Temperatura d'esercizio: 120 °C.

Temperatura massima di messa in funzione

per breve tempo: 160 °C.

Adatto per liquidi solari normalmente reperibili

in commercio.

Per le centraline elettroniche per il

funzionamento dell'impianto solare completo,

vedere pag. 7.31

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

Solare termico

Articolo

Codice

articolo

„Regusol L-180“ gruppo bicolonna DN 25

come „Regusol S-180 ma con disaeratore

composto da:

a) pompa di circolazione

b) valvola a sfera con valvola di ritegno integrata, termometro e

dispositivo

di collegamento per gruppo di sicurezza

c) valvola a sfera con valvola di ritegno integrata e termometro

d) dispositivo di regolazione e misurazione della portata con

intercettazione e

valvola a sfera laterale di carico e scarico

e) valvola di sicurezza 6 bar

f) uscita da G 3⁄4 M al vaso d'espansione

g) manometro 10 bar

h) rubinetto di carico e scarico

i) dispositivo di fissaggio al muro

k) coibentazione

l) disaeratore

Campo di regolazione del dispositivo di misurazione della portata:

con circolatore Grundfos Solar 25-65

2-15 l/min.

con circolatore Wilo ST 25/6

1-6 l/min.

2-15 l/min.

2-15 l/min. con valvola di sicurezza 10 bar

con circolatore Wilo ST 25/7

2-15 l/min. valvola di sicurezza 10 bar

senza circolatore

136 80 75

„Regusol S-180“ gruppo bicolonna DN 32

con gruppo di sicurezza

composto da:

a) pompa di circolazione

b) valvola a sfera con termometro

c) valvola a sfera con termometro

d) valvola di ritegno

e) valvola di sicurezza 6 bar

f) uscita da G 3⁄4 M al vaso d'espansione

g) manometro 10 bar

h) valvola pompaggio a sfera con valvola di ritegno

i) coibentazione

2-15 l/min.

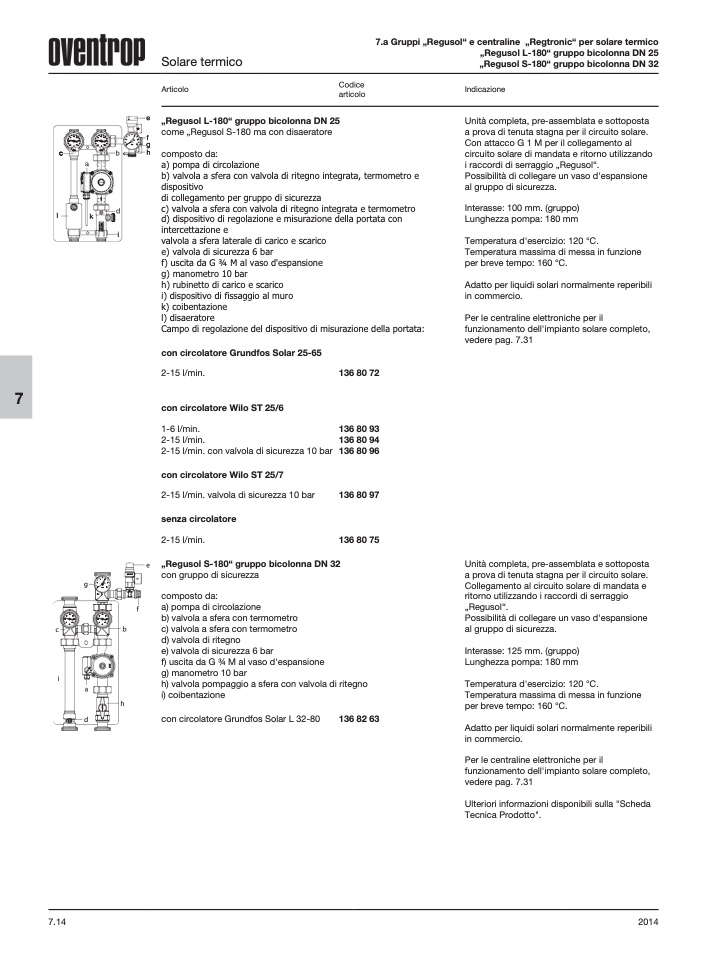

7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico

„Regusol L-180“ gruppo bicolonna DN 25

„Regusol S-180“ gruppo bicolonna DN 32

Indicazione

Unità completa, pre-assemblata e sottoposta

a prova di tenuta stagna per il circuito solare.

Con attacco G 1 M per il collegamento al

circuito solare di mandata e ritorno utilizzando

i raccordi di serraggio „Regusol“.

Possibilità di collegare un vaso d'espansione

al gruppo di sicurezza.

Interasse: 100 mm. (gruppo)

Lunghezza pompa: 180 mm

Temperatura d'esercizio: 120 °C.

Temperatura massima di messa in funzione

per breve tempo: 160 °C.

Adatto per liquidi solari normalmente reperibili

in commercio.

Per le centraline elettroniche per il

funzionamento dell'impianto solare completo,

vedere pag. 7.31
