Solare termico
Articolo
Codice
articolo

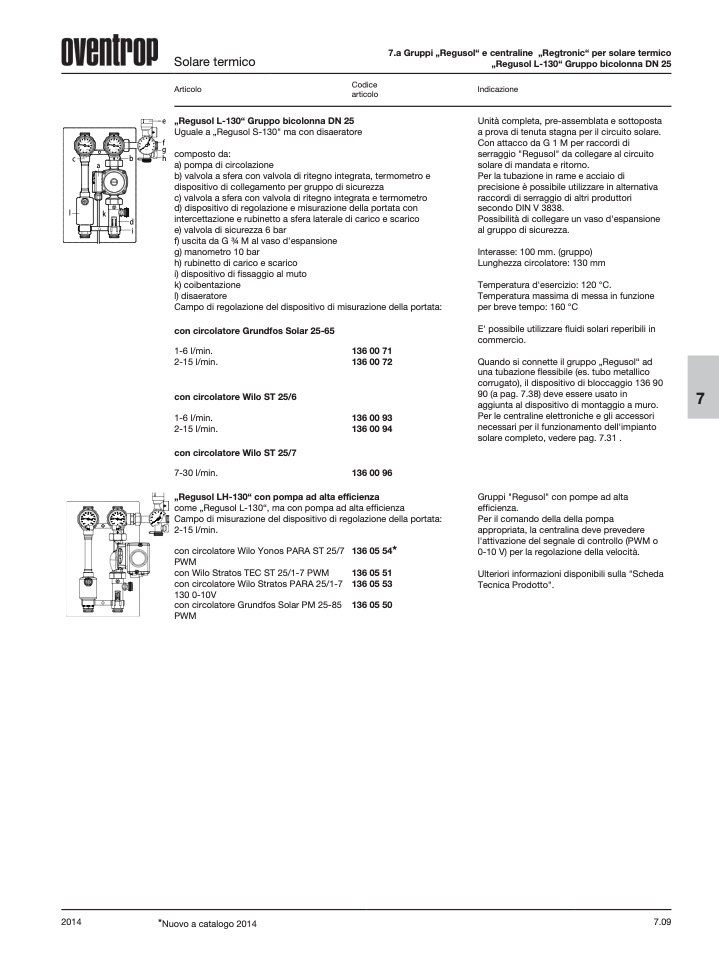

„Regusol L-130“ Gruppo bicolonna DN 25
Uguale a „Regusol S-130" ma con disaeratore
composto da:
a) pompa di circolazione
b) valvola a sfera con valvola di ritegno integrata, termometro e
dispositivo di collegamento per gruppo di sicurezza
c) valvola a sfera con valvola di ritegno integrata e termometro
d) dispositivo di regolazione e misurazione della portata con
intercettazione e rubinetto a sfera laterale di carico e scarico
e) valvola di sicurezza 6 bar
f) uscita da G 3⁄4 M al vaso d'espansione
g) manometro 10 bar
h) rubinetto di carico e scarico
i) dispositivo di fissaggio al muto
k) coibentazione
l) disaeratore
Campo di regolazione del dispositivo di misurazione della portata:
0
C
120
bar
100
0
C
120
2
c
a
b
h
l
k
7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico
„Regusol L-130“ Gruppo bicolonna DN 25
Indicazione
Unità completa, pre-assemblata e sottoposta
a prova di tenuta stagna per il circuito solare.
Con attacco da G 1 M per raccordi di
serraggio "Regusol" da collegare al circuito
solare di mandata e ritorno.
Per la tubazione in rame e acciaio di
precisione è possibile utilizzare in alternativa
raccordi di serraggio di altri produttori
secondo DIN V 3838.
Possibilità di collegare un vaso d'espansione
al gruppo di sicurezza.
Interasse: 100 mm. (gruppo)
Lunghezza circolatore: 130 mm
Temperatura d'esercizio: 120 °C.
Temperatura massima di messa in funzione
per breve tempo: 160 °C
E' possibile utilizzare fluidi solari reperibili in
commercio.
Quando si connette il gruppo „Regusol“ ad
una tubazione flessibile (es. tubo metallico
corrugato), il dispositivo di bloccaggio 136 90
90 (a pag. 7.38) deve essere usato in
aggiunta al dispositivo di montaggio a muro.
Per le centraline elettroniche e gli accessori
necessari per il funzionamento dell'impianto
solare completo, vedere pag. 7.31 .
Gruppi "Regusol" con pompe ad alta
efficienza.
Per il comando della della pompa
appropriata, la centralina deve prevedere
l'attivazione del segnale di controllo (PWM o
0-10 V) per la regolazione della velocità.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
ZU
2014
*Nuovo a catalogo 2014
7.09
L/
1
M
5
IN
1
9
2
5
7
2
d
i
con circolatore Grundfos Solar 25-65
1-6 l/min.
2-15 l/min.
con circolatore Wilo ST 25/6
1-6 l/min.
2-15 l/min.
con circolatore Wilo ST 25/7
136 00 96
„Regusol LH-130“ con pompa ad alta efficienza
come „Regusol L-130“, ma con pompa ad alta efficienza
Campo di misurazione del dispositivo di regolazione della portata:
2-15 l/min.
7-30 l/min.
con circolatore Wilo Yonos PARA ST 25/7
PWM
con Wilo Stratos TEC ST 25/1-7 PWM
con circolatore Wilo Stratos PARA 25/1-7
130 0-10V
con circolatore Grundfos Solar PM 25-85
PWM
136 05 54*
136 05 51
136 05 53
136 05 50
136 00 71
136 00 72
136 00 93
136 00 94
