Solare termico

Articolo

Codice

articolo

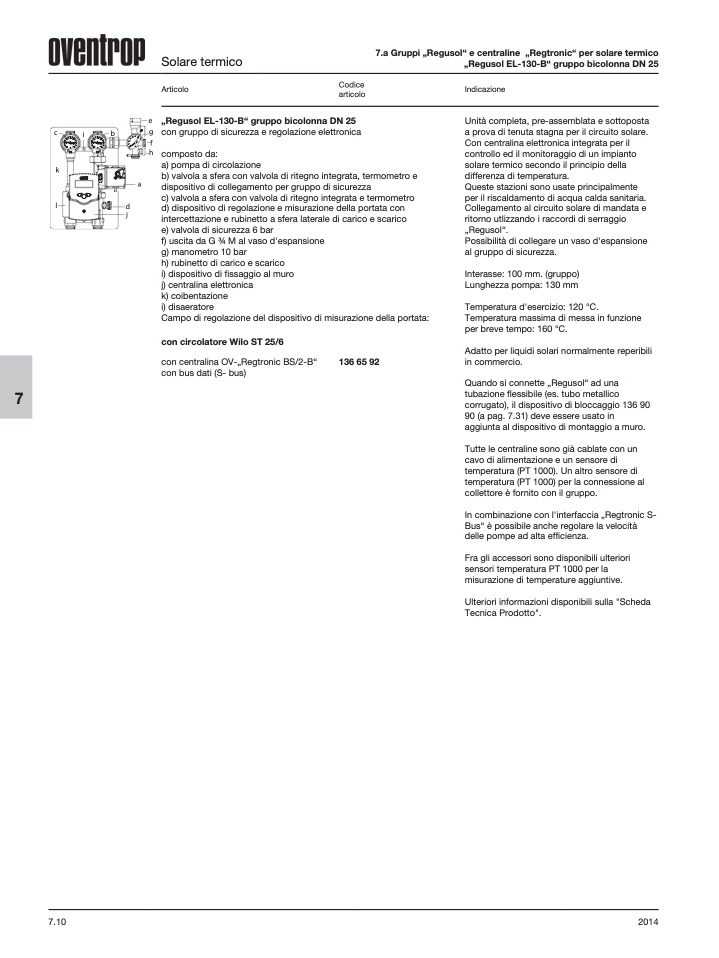

„Regusol EL-130-B“ gruppo bicolonna DN 25

con gruppo di sicurezza e regolazione elettronica

composto da:

a) pompa di circolazione

b) valvola a sfera con valvola di ritegno integrata, termometro e

dispositivo di collegamento per gruppo di sicurezza

c) valvola a sfera con valvola di ritegno integrata e termometro

d) dispositivo di regolazione e misurazione della portata con

intercettazione e rubinetto a sfera laterale di carico e scarico

e) valvola di sicurezza 6 bar

f) uscita da G 3⁄4 M al vaso d'espansione

g) manometro 10 bar

h) rubinetto di carico e scarico

i) dispositivo di fissaggio al muro

j) centralina elettronica

k) coibentazione

i) disaeratore

Campo di regolazione del dispositivo di misurazione della portata:

k

l

d

j

7.10

2014

a

h

con circolatore Wilo ST 25/6

con centralina OV-„Regtronic BS/2-B“

con bus dati (S- bus)

136 65 92

7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico

„Regusol EL-130-B“ gruppo bicolonna DN 25

Indicazione

Unità completa, pre-assemblata e sottoposta

a prova di tenuta stagna per il circuito solare.

Con centralina elettronica integrata per il

controllo ed il monitoraggio di un impianto

solare termico secondo il principio della

differenza di temperatura.

Queste stazioni sono usate principalmente

per il riscaldamento di acqua calda sanitaria.

Collegamento al circuito solare di mandata e

ritorno utlizzando i raccordi di serraggio

„Regusol“.

Possibilità di collegare un vaso d'espansione

al gruppo di sicurezza.

Interasse: 100 mm. (gruppo)

Lunghezza pompa: 130 mm

Temperatura d'esercizio: 120 °C.

Temperatura massima di messa in funzione

per breve tempo: 160 °C.

Adatto per liquidi solari normalmente reperibili

in commercio.

Quando si connette „Regusol“ ad una

tubazione flessibile (es. tubo metallico

corrugato), il dispositivo di bloccaggio 136 90

90 (a pag. 7.31) deve essere usato in

aggiunta al dispositivo di montaggio a muro.

Tutte le centraline sono già cablate con un

cavo di alimentazione e un sensore di

temperatura (PT 1000). Un altro sensore di

temperatura (PT 1000) per la connessione al

collettore è fornito con il gruppo.

In combinazione con l'interfaccia „Regtronic S-

Bus“ è possibile anche regolare la velocità

delle pompe ad alta efficienza.

Fra gli accessori sono disponibili ulteriori

sensori temperatura PT 1000 per la

misurazione di temperature aggiuntive.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".
