7
7.08
2014
60
40
80
20
100
0
C
120
60
80
20
100
2
4
e
f
„Regusol P-130 Est-Ovest“ gruppo DN 25
come „Regusol P-130 senza gruppo di sicurezza
con circolatore Wilo ST 25/6
2-15 l/min.
136 81 41
„Regusol S-130“ Gruppo bicolonna DN 25
Uguale al Regusol P-130“ ma con circuito di mandata
composto da:
a) pompa di circolazione
b) valvola a sfera con valvola di ritegno integrata, termometro e
dispositivo di collegamento per gruppo di sicurezza
c) valvola a sfera con valvola di ritegno integrata e termometro
d) dispositivo di regolazione e misurazione della portata con
intercettazione e rubinetto a sfera laterale di carico e scarico
e) valvola di sicurezza 6 bar
f) uscita da G 3⁄4 M al vaso d'espansione
g) manometro 10 bar
h) rubinetto di carico e scarico
i) dispositivo di fissaggio al muto
k) coibentazione
Campo di regolazione del dispositivo di misurazione della portata:
20
2
8
100
0
C
120
0
bar
10
60
4
6
40
80
e
f
g
Solare termico
Articolo
Codice
articolo
„Regusol P-130“-Gruppo DN 25
Circuito di pompaggio con gruppo di sicurezza
composta da:
a) pompa di circolazione
b) valvola a sfera con valvola di ritegno integrata, termometro e
dispositivo di collegamento per gruppo di sicurezza
d) dispositivo di regolazione e misurazione della portata con
intercettazione e rubinetto a sfera laterale di carico e scarico
e) valvola di sicurezza 6 bar
f) uscita da G 3⁄4 M al vaso d'espansione
g) manometro 10 bar
h) rubinetto di carico e scarico
i) dispositivo di fissaggio al muro
k) coibentazione
Campo di regolazione del dispositivo di misurazione della portata:
a
b
h
L/
1
M
5
IN
k
1
9
2
5
7
2
i
d
40
10
g
c
b
h
a
k
0
C
120
0
bar
L/
1
M
5
IN
1
9
2
5
7
2
d
i
8
con circolatore Grundfos Solar 25-65
1-6 l/min.
2-15 l/min.
136 20 61
136 20 62
con circolatore Grundfos Solar 25-65
1-6 l/min.
2-15 l/min.
con circolatore Wilo ST 25/7
7-30 l/min.
136 00 61
136 00 62
136 00 95

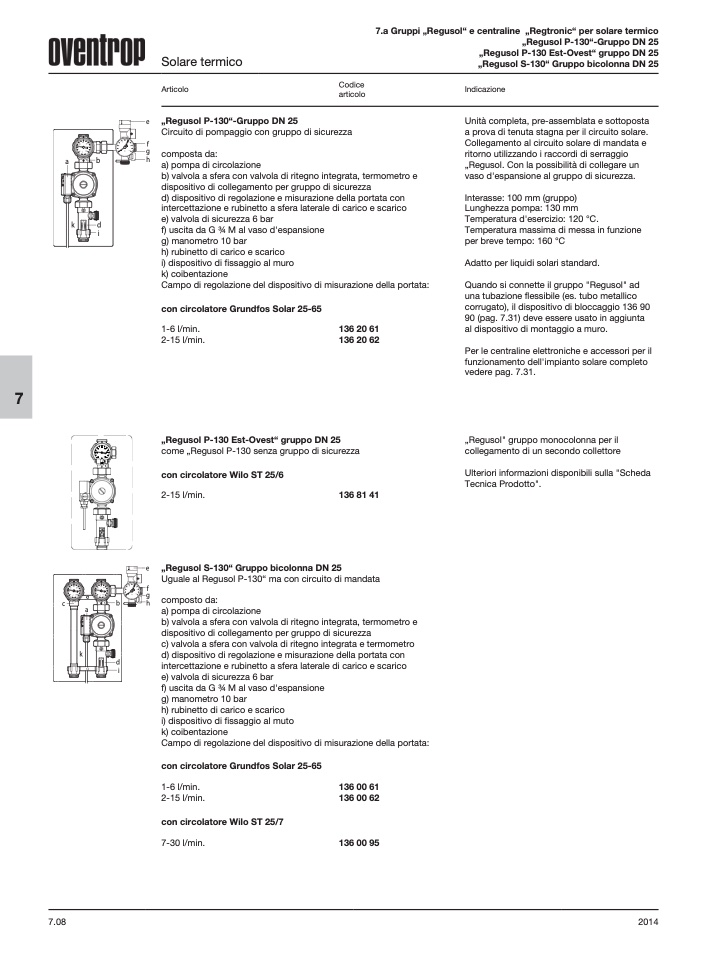

7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico
„Regusol P-130“-Gruppo DN 25
„Regusol P-130 Est-Ovest“ gruppo DN 25
„Regusol S-130“ Gruppo bicolonna DN 25
Indicazione
Unità completa, pre-assemblata e sottoposta
a prova di tenuta stagna per il circuito solare.
Collegamento al circuito solare di mandata e
ritorno utilizzando i raccordi di serraggio
„Regusol. Con la possibilità di collegare un
vaso d'espansione al gruppo di sicurezza.
Interasse: 100 mm (gruppo)
Lunghezza pompa: 130 mm
Temperatura d'esercizio: 120 °C.
Temperatura massima di messa in funzione
per breve tempo: 160 °C
Adatto per liquidi solari standard.
Quando si connette il gruppo "Regusol" ad
una tubazione flessibile (es. tubo metallico
corrugato), il dispositivo di bloccaggio 136 90
90 (pag. 7.31) deve essere usato in aggiunta
al dispositivo di montaggio a muro.
Per le centraline elettroniche e accessori per il
funzionamento dell'impianto solare completo
vedere pag. 7.31.
„Regusol" gruppo monocolonna per il
collegamento di un secondo collettore
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
ZU
ZU
ZU
A
U
F
A
U
F
