i

c

a

k

e

g

f

b

h

d

composta da:

a) pompa di circolazione

b) valvola a sfera con valvola di ritegno integrata, termometro e

dispositivo di collegamento per gruppo di sicurezza

c) valvola a sfera con valvola di ritegno integrata e termometro

d) dispositivo di regolazione e misurazione della portata con

intercettazione e rubinetto a sfera laterale di carico e scarico

e) valvola di sicurezza 6 bar

f) uscita da G 3⁄4 M al vaso d'espansione

g) manometro 10 bar

h) rubinetto di carico e scarico

i) dispositivo di fissaggio al muro

k) coibentazione

Campo di regolazione del dispositivo di misurazione della portata 2-14

l/min.

k

l

d

2014

7.07

i

e

g

Uguale a „Regusol S-130" ma con disaeratore

composto da:

a) pompa di circolazione

b) valvola a sfera con valvola di ritegno integrata, termometro e

dispositivo di collegamento per gruppo di sicurezza

c) valvola a sfera con valvola di ritegno integrata e termometro

d) dispositivo di regolazione e misurazione della portata con

intercettazione e rubinetto a sfera laterale di carico e scarico

e)valvola di sicurezza 6 bar

f) uscita da 3⁄4 M al vaso d'espansione

g) manometro 10 bar

h) rubinetto di carico e scarico

i) dispositivo di fissaggio al muro

k) coibentazione

l) disaeratore

Campo di regolazione del dispositivo di misurazione della portata:

2-14 l/min.

7

f

c

a

b

h

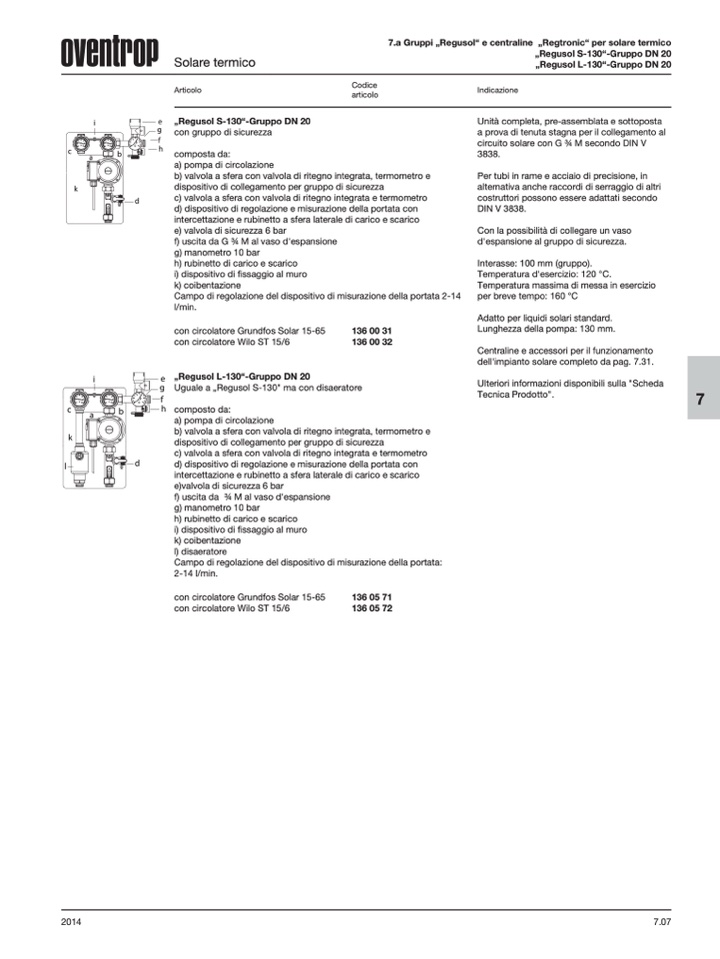

Solare termico

Articolo

„Regusol S-130“-Gruppo DN 20

con gruppo di sicurezza

7.a Gruppi „Regusol“ e centraline „Regtronic“ per solare termico

„Regusol S-130“-Gruppo DN 20

„Regusol L-130“-Gruppo DN 20

con circolatore Grundfos Solar 15-65

con circolatore Wilo ST 15/6

„Regusol L-130“-Gruppo DN 20

136 00 31

136 00 32

con circolatore Grundfos Solar 15-65

con circolatore Wilo ST 15/6

136 05 71

136 05 72

Codice

articolo

Indicazione

Unità completa, pre-assemblata e sottoposta

a prova di tenuta stagna per il collegamento al

circuito solare con G 3⁄4 M secondo DIN V

3838.

Per tubi in rame e acciaio di precisione, in

alternativa anche raccordi di serraggio di altri

costruttori possono essere adattati secondo

DIN V 3838.

Con la possibilità di collegare un vaso

d'espansione al gruppo di sicurezza.

Interasse: 100 mm (gruppo).

Temperatura d'esercizio: 120 °C.

Temperatura massima di messa in esercizio

per breve tempo: 160 °C

Adatto per liquidi solari standard.

Lunghezza della pompa: 130 mm.

Centraline e accessori per il funzionamento

dell'impianto solare completo da pag. 7.31.

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".
