GMV6 H

R

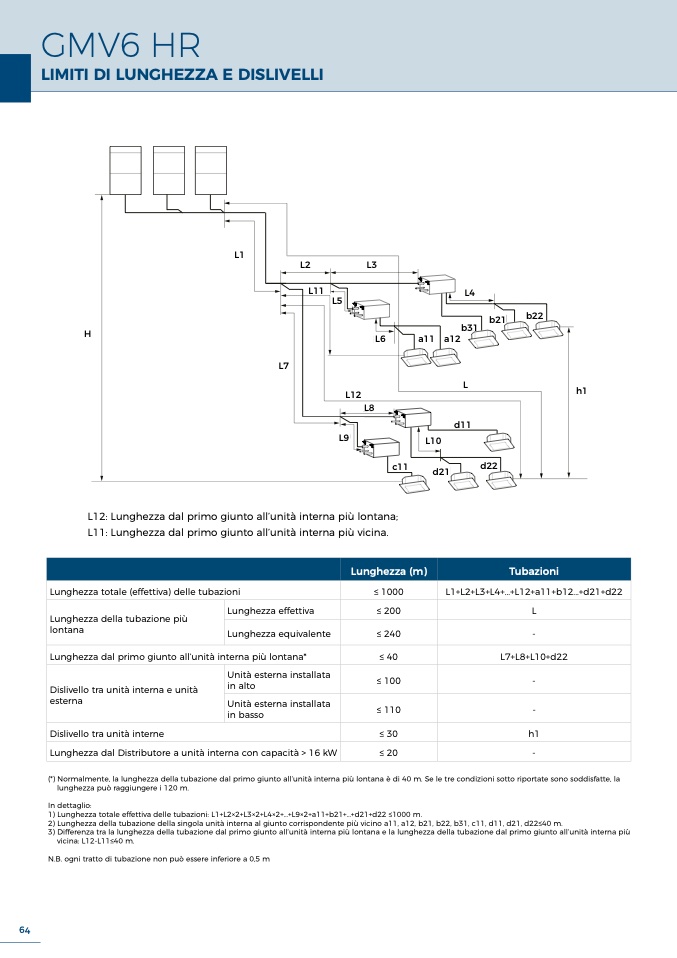

LIMITI DI LUNGHEZZA E DISLIVELLI

L1

L2

L

3

L1

1

L4

L5

b21 b22

b3

1

H

L6

a11 a1

2

L7

L

h

1

L12

L8

L9

L10

d1

1

c11

d2

2

d2

1

L12: Lunghezza dal primo giunto all’unità interna più lontana

;

L11: Lunghezza dal primo giunto all’unità interna più vicina.

Lunghezza totale (effettiva) delle tubazioni

Lunghezza effettiva

≤ 200

L

Lunghezza della tubazione più

lontan

a

Lunghezza equivalente

≤ 240

-

Lunghezza dal primo giunto all’unità interna più lontana*

Unità esterna installat

a

in alto

≤ 100

-

Dislivello tra unità interna e unità

esterna

Unità esterna installata

in basso

≤ 110

-

Lunghezza (m)

Tubazioni

≤ 1000

L1+L2+L3+L4+...+L12+a11+b12...+d21+d2

2

≤ 40

L7+L8+L10+d2

2

≤ 30

h1

≤ 20

-

(*) Normalmente, la lunghezza della tubazione dal primo giunto all’unità interna più lontana è di 40 m. Se le tre condizioni sotto riportate sono soddisfatte, la

lunghezza può raggiungere i 120 m

.

In dettaglio:

1) Lunghezza totale effettiva delle tubazioni: L1+L2×2+L3×2+L4×2+…+L9×2+a11+b21+…+d21+d22 ≤1000 m

.

2) Lunghezza della tubazione della singola unità interna al giunto corrispondente più vicino a11, a12, b21, b22, b31, c11, d11, d21, d22≤40 m.

3) Differenza tra la lunghezza della tubazione dal primo giunto all’unità interna più lontana e la lunghezza della tubazione dal primo giunto all’unità interna più

vicina: L12-L11≤40 m

.

N.B. ogni tratto di tubazione non può essere inferiore a 0,5 m

Dislivello tra unità interne

Lunghezza dal Distributore a unità interna con capacità > 16 kW
