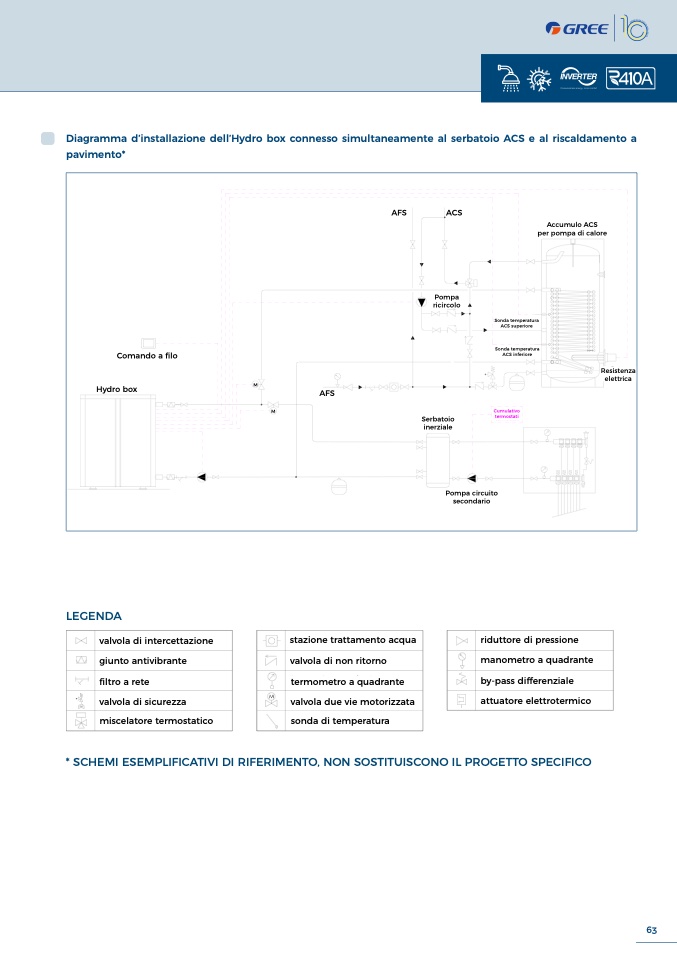

Diagramma d’installazione dell’Hydro box connesso simultaneamente al serbatoio ACS e al riscaldamento

a

pavimento*

AFS

ACS

Accumulo AC

S

per pompa di calor

e

Pompa

ricircolo

Sonda temperatura

ACS superiore

Comando a

filo

Sonda temperatura

ACS inferior

e

Resistenz

a

elettrica

M

Hydro box

AFS

M

Cumulativo

termostat

i

Serbatoio

inerziale

Pompa circuito

secondari

o

LEGEND

A

valvola di intercettazion

e

stazione trattamento acqua

riduttore di pression

e

giunto antivibrant

e

valvola di non ritorno

manometro a quadrant

e

filtro a rete

termometro a quadrant

e

by-pass differenzial

e

valvola di sicurezza

valvola due vie motorizzata

attuatore elettrotermic

o

miscelatore termostatic

o

sonda di temperatur

a

* SCHEMI ESEMPLIFICATIVI DI RIFERIMENTO, NON SOSTITUISCONO IL PROGETTO SPECIFIC

O

63
