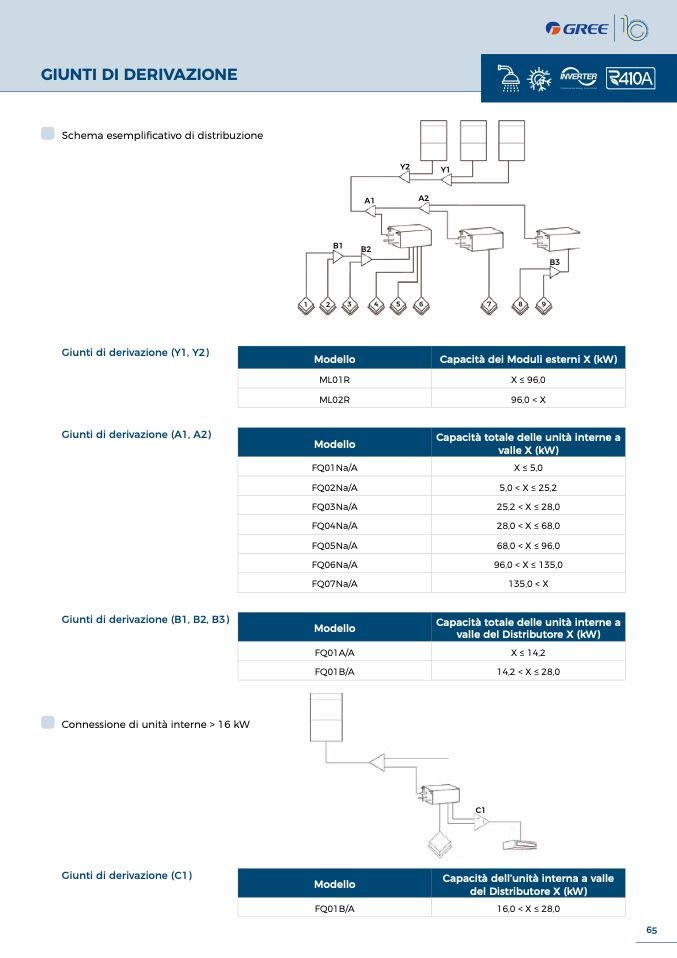

GIUNTI DI DERIVAZION

E

Schema esempli

ficativo di distribuzione

Giunti di derivazione (Y1, Y2)

Giunti di derivazione (A1, A2

)

Giunti di derivazione (B1, B2, B3

)

Connessione di unità interne > 16 kW

Giunti di derivazione (C1)

Y

2

Y1

A

1

A2

B1 B2

B

3

1

2

3

4

5

6

7

8

9

Modello

Capacità dei Moduli esterni X (kW

)

ML01R

X ≤ 96,0

ML02R

96,0 <

X

Modello

Capacità totale delle unità interne a

valle X (kW)

FQ01Na/A

X ≤ 5,

0

FQ02Na/A

5,0 < X ≤ 25,

2

FQ03Na/A

25,2 < X ≤ 28,0

FQ04Na/A

28,0 < X ≤ 68,0

FQ05Na/A

68,0 < X ≤ 96,0

FQ06Na/A

96,0 < X ≤ 135,0

FQ07Na/A

135,0 < X

Modello

Capacità totale delle unità interne a

valle del Distributore X (kW

)

FQ01A/A

X ≤ 14,2

FQ01B/A

14,2 < X ≤ 28,0

C

1

Modello

Capacità dell’unità interna a vall

e

del Distributore X (kW)

FQ01B/A

16,0 < X ≤ 28,0
