Guida alle autoclavi e preautoclavi

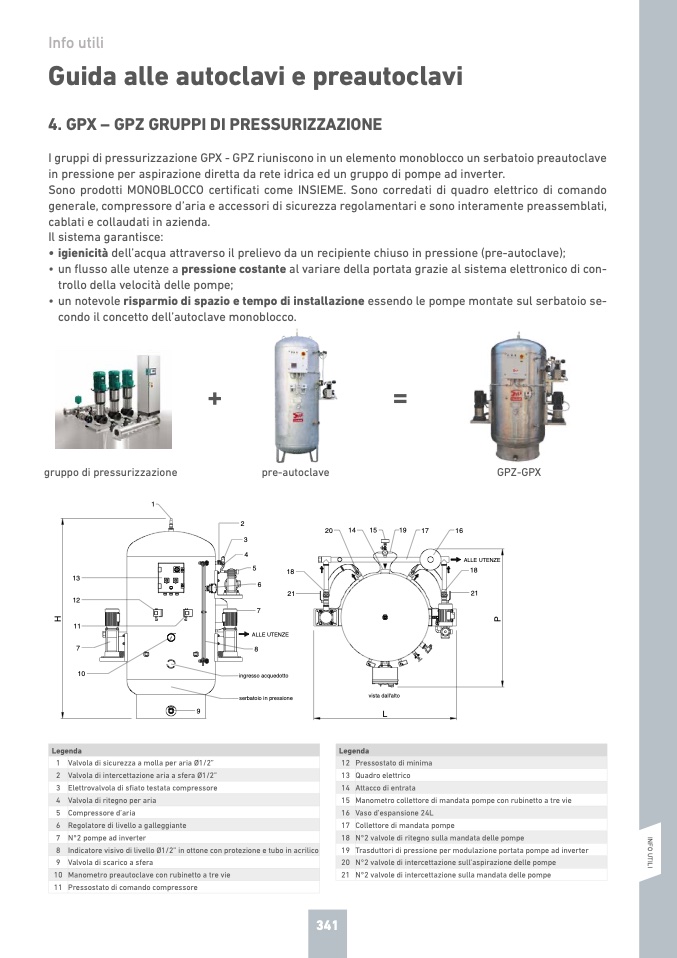

4. GPX – GPZ GRUPPI DI PRESSURIZZAZIONE
I gruppi di pressurizzazione GPX - GPZ riuniscono in un elemento monoblocco un serbatoio preautoclave
in pressione per aspirazione diretta da rete idrica ed un gruppo di pompe ad inverter.
Sono prodotti MONOBLOCCO certificati come INSIEME. Sono corredati di quadro elettrico di comando
generale, compressore d’aria e accessori di sicurezza regolamentari e sono interamente preassemblati,
cablati e collaudati in azienda.
Il sistema garantisce:
• igienicità dell’acqua attraverso il prelievo da un recipiente chiuso in pressione (pre-autoclave);
• un flusso alle utenze a pressione costante al variare della portata grazie al sistema elettronico di con-
trollo della velocità delle pompe;
• un notevole risparmio di spazio e tempo di installazione essendo le pompe montate sul serbatoio se-
condo il concetto dell’autoclave monoblocco.
gruppo di pressurizzazione
1
13
12
11
7
8
pre-autoclave
GPZ-GPX
ALLE UTENZE
18
21
H
P
10
Legenda
9
vista dall'alto
L
Legenda
1 Valvola di sicurezza a molla per aria Ø1/2”
2 Valvola di intercettazione aria a sfera Ø1/2”
3 Elettrovalvola di sfiato testata compressore
4 Valvola di ritegno per aria
5 Compressore d’aria
6 Regolatore di livello a galleggiante
7 N°2 pompe ad inverter
8 Indicatore visivo di livello Ø1/2” in ottone con protezione e tubo in acrilico
9 Valvola di scarico a sfera
10 Manometro preautoclave con rubinetto a tre vie
11 Pressostato di comando compressore
12 Pressostato di minima
13 Quadro elettrico
14 Attacco di entrata
15 Manometro collettore di mandata pompe con rubinetto a tre vie
16 Vaso d’espansione 24L
17 Collettore di mandata pompe
18 N°2 valvole di ritegno sulla mandata delle pompe
19 Trasduttori di pressione per modulazione portata pompe ad inverter
20 N°2 valvole di intercettazione sull’aspirazione delle pompe
21 N°2 valvole di intercettazione sulla mandata delle pompe
2
3
4
5
6
7
ALLE UTENZE
ingresso acquedotto
serbatoio in pressione
20
14 15
19
17
16
18
21
