Guida alle autoclavi e preautoclavi

3. LA PRE-AUTOCLAVE a pressione

La preautoclave è un recipiente in pressione zincato a bagno caldo e/o in acciaio inox, costruito secondo

la Normativa europea 2014/68/CE e collaudato da Organismo Noti

ficato. Il recipiente è installato a monte

dell’autoclave e viene impiegato in tutti i Comuni che vietano, per motivi di igienicità, l’utilizzo di serbatoi

di prima raccolta a pressione atmosferica da cui prelevare acqua. In questo caso le elettropompe dell’au-

toclave funzionano con pressione in aspirazione pari a quella di erogazione dell’acquedotto.

3.1 Vantaggi

I vantaggi dell’utilizzo di un preautoclave in pressione al posto di un serbatoio di prima raccolta sono:

• igienicità del liquido pompato che non entra in contatto con l’atmosfera prima del suo utilizzo;

• riduzione della potenza motore delle elettropompe in quanto viene sfruttata la pressione della rete

idrica per ottenere quella necessaria all’utenza;

• decantazione di impurità ed eventuale sporcizia.

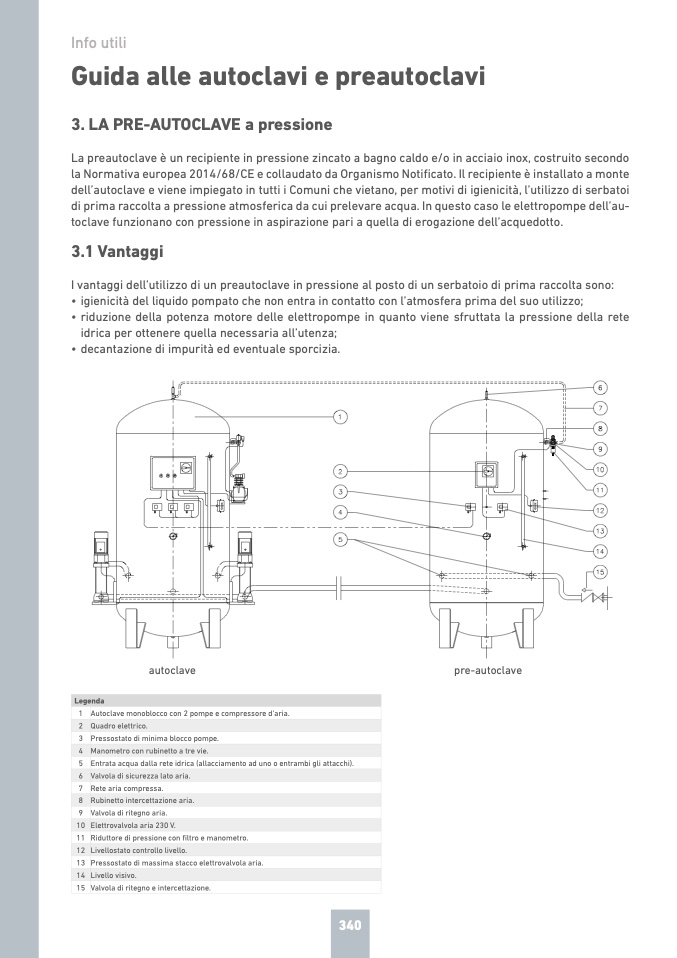

autoclave

Legenda

1 Autoclave monoblocco con 2 pompe e compressore d’aria.

2 Quadro elettrico.

3 Pressostato di minima blocco pompe.

4 Manometro con rubinetto a tre vie.

5 Entrata acqua dalla rete idrica (allacciamento ad uno o entrambi gli attacchi).

6 Valvola di sicurezza lato aria.

7 Rete aria compressa.

8 Rubinetto intercettazione aria.

9 Valvola di ritegno aria.

10 Elettrovalvola aria 230 V.

11 Riduttore di pressione con filtro e manometro.

12 Livellostato controllo livello.

13 Pressostato di massima stacco elettrovalvola aria.

14 Livello visivo.

15 Valvola di ritegno e intercettazione.

pre-autoclave
