Guida alle autoclavi e preautoclavi

5. GRUPPI DI PRESSURIZZAZIONE

I gruppi di pressurizzazione riuniscono in un elemento monoblocco un serbatoio a pressione atmosferica

alimentato da rete idrica ed un gruppo di pompe ad inverter. Sono prodotti MONOBLOCCO. Sono corredati

di quadro elettrico di comando generale, compressore d’aria e accessori di sicurezza regolamentari e

sono interamente preassemblati, cablati e collaudati in azienda.

Il sistema garantisce:

• riserva idrica;

• un flusso alle utenze a pressione costante al variare della portata grazie al sistema elettronico di con-

trollo della velocità delle pompe;

• un notevole risparmio di spazio e tempo di installazione essendo le pompe montate sul serbatoio se-

condo il concetto dell’autoclave monoblocco.

1

9

INGRESSO

14

ACQUEDOTTO

5

7

6

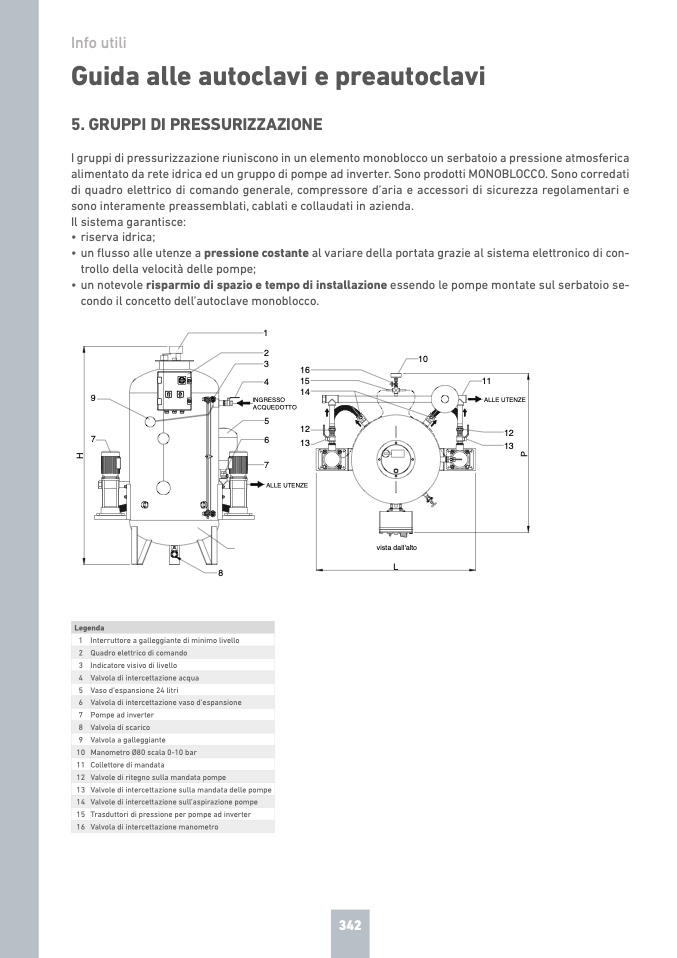

Legenda

1 Interruttore a galleggiante di minimo livello

2 Quadro elettrico di comando

3 Indicatore visivo di livello

4 Valvola di intercettazione acqua

5 Vaso d’espansione 24 litri

6 Valvola di intercettazione vaso d’espansione

7 Pompe ad inverter

8 Valvola di scarico

9 Valvola a galleggiante

10 Manometro Ø80 scala 0-10 bar

11 Collettore di mandata

12 Valvole di ritegno sulla mandata pompe

13 Valvole di intercettazione sulla mandata delle pompe

14 Valvole di intercettazione sull’aspirazione pompe

15 Trasduttori di pressione per pompe ad inverter

16 Valvola di intercettazione manometro

8

vista dall'alto

L

2

3

10

16

4

15

11

ALLE UTENZE

12

13

12

13

7

ALLE UTENZE

H

P
