TIPO DI TUBO

TYPE OF PIPE

TIPO DE TUBO

Ø

≤ mm. ≤ mm.

Tubi in rame crudo e ricotto

Hard and soft copper pipes

Tubos de cobre crudo y recocido

28

1,5

Tubi in acciaio inox Aisi 304/316

Stainless steel Aisi 304/316 pipes

Tubos de acero inox AISI 304/316

28

1,5

Tubi in acciaio bonderizzato ST. 35,4 per impianti

oleodinamici

Bonderized steel tubes ST. 35,4 for hydraulic systems

Tubos de acero bonderizado ST. 35,4 para

instalaciones hidráulicas

25*

3

Tubi gas UNI 5745

Gas pipes UNI 5745

Tubos gas UNI 5745

3/4"*

Standard

Tubi rivestiti tipo Mannesmann (riv. plastica 1 mm)

Coated pipes type Mannesmann (plastic coating 1 mm)

Tubos revestidos tipo Mannesmann (revestimiento

de plástico 1 mm)

30

1,5

VERSIONI STANDARD

STANDARD VERSIONS

VERSIONES STANDARD

FLEX 22

Cod. 9220020.1

FLEX 22

Cod. 9220040.1

FLEX 22

Cod. 9220060.1

FLEX 22V

Cod. 9220220.1

FLEX 22V

Cod. 9220240.1

FLEX 22V

Cod. 9220260.1

Solo corpo

Body only

Solo cuerpo

•

•

•

Valigetta/Carrying case

Maletín metálico

c. 010028.1

•

•

•

Forme in alluminio

Aluminium formers

Formas de aluminio

12 - 14 - 16

18 - 22

12 - 15

18 - 22

1/2 - 5/8

3/4 - 7/8

Controforme

Counterformers

Contraformas

10 - 12

14 - 16

18 - 22

12 - 15

18 - 22

1/2 - 5/8

3/4 - 7/8

Rullo universale

Universal roller

Rodillo universal

•

•

•

37

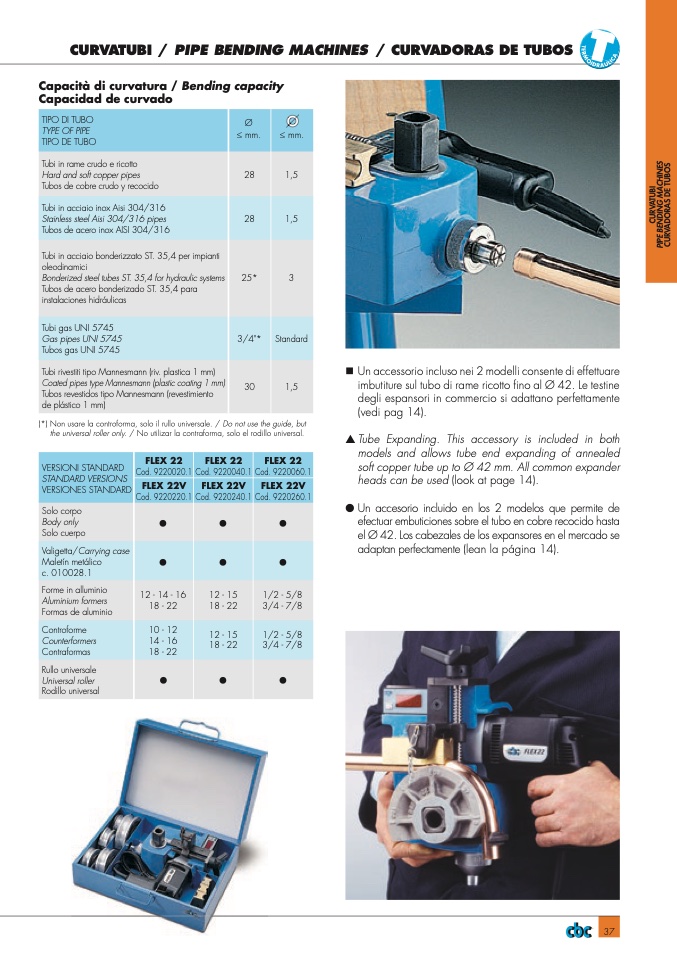

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

Capacità di curvatura / Bending capacity

Capacidad de curvado

(*) Non usare la controforma, solo il rullo universale. / Do not use the guide, but

the universal roller only. / No utilizar la contraforma, solo el rodillo universal.

n Un accessorio incluso nei 2 modelli consente di effettuare

imbutiture sul tubo di rame ricotto fino al Ø 42. Le testine

degli espansori in commercio si adattano perfettamente

(vedi pag 14).

▲

Tube Expanding. This accessory is included in both

models and allows tube end expanding of annealed

soft copper tube up to Ø 42 mm. All common expander

heads can be used (look at page 14).

●

Un accesorio incluido en los 2 modelos que permite de

efectuar embuticiones sobre el tubo en cobre recocido hasta

el Ø 42. Los cabezales de los expansores en el mercado se

adaptan perfectamente (lean la página 14).
