TIPO DI TUBO

TYPE OF PIPE

TIPO DE TUBO

Ø

≤ mm. ≤ mm.

Tubi in rame ricotto

Annealed copper pipes

Tubos de cobre recocido

22

1,5

Tubo multistrato

Double coated aluminium pipe (type Mepla,

Alupex and similar ones)

Tubo multicapa

32

3

Ø Forme - Formers - Formas

5 - 6 - 8 - 10 - 12

1/4” - 5/16” - 3/8”

Ø Forme - Formers - Formas

10 - 12 - 14 - 15 - 16 - 17

3/8” - 1/2” - 5/8”

Ø Forme - Formers - Formas

18 - 20 - 22 - 24

3/4” - 7/8”

Ø Forme - Formers - Formas

26

Ø Forme - Formers - Formas

32

Ø Esterno del tubo

FORME

Pipe outside Ø

FORMERS

Ø Externo del tubo

FORMAS

R = mm

5

6

8

10

12

14

15

16

17

17

18

20

22

24

26

ß

32

ß

1/4”

(6,35)

5/16” 3/8”

(7,94) (9,52)

1/2”

(12,70)

5/8”

(15,88)

3/4”

(19,05)

7/8”

(22,22)

31

31

31

31

34

41

48

49

51

64

72

80

88

90

95

114

31

31

31

34

49

80

88

CONTROFORME

COUNTERFORMERS

CONTRAFORMAS

10 - 12

14 - 17

18 - 22

16

20

26

32

21

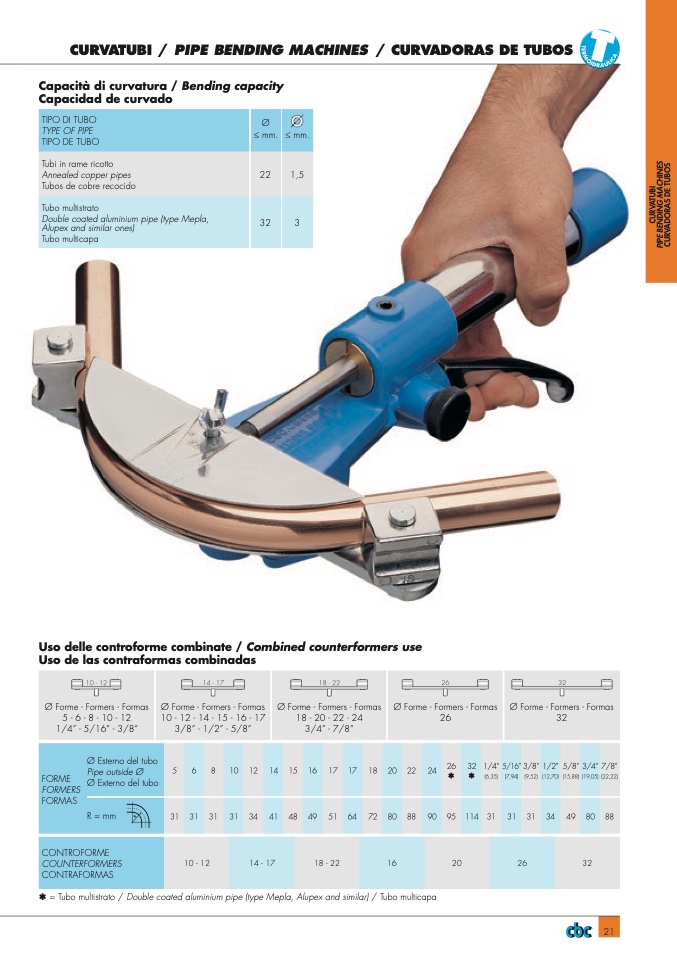

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

Capacità di curvatura / Bending capacity

Capacidad de curvado

Uso delle controforme combinate / Combined counterformers use

Uso de las contraformas combinadas

ß = Tubo multistrato / Double coated aluminium pipe (type Mepla, Alupex and similar) / Tubo multicapa
