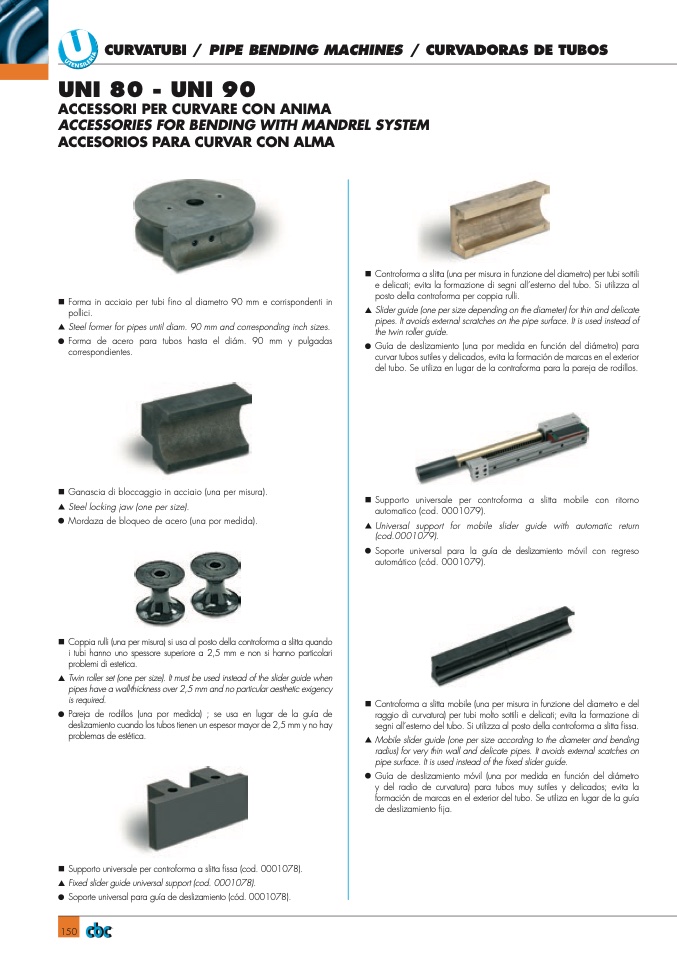

150

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

UNI 80 - UNI 90

ACCESSORI PER CURVARE CON ANIMA

ACCESSORIES FOR BENDING WITH MANDREL SYSTEM

ACCESORIOS PARA CURVAR CON ALMA

n Forma in acciaio per tubi fino al diametro 90 mm e corrispondenti in

pollici.

▲

Steel former for pipes until diam. 90 mm and corresponding inch sizes.

●

Forma de acero para tubos hasta el diám. 90 mm y pulgadas

correspondientes.

n Ganascia di bloccaggio in acciaio (una per misura).

▲

Steel locking jaw (one per size).

●

Mordaza de bloqueo de acero (una por medida).

n Coppia rulli (una per misura) si usa al posto della controforma a slitta quando

i tubi hanno uno spessore superiore a 2,5 mm e non si hanno particolari

problemi di estetica.

▲

Twin roller set (one per size). It must be used instead of the slider guide when

pipes have a wall-thickness over 2,5 mm and no particular aesthetic exigency

is required.

●

Pareja de rodillos (una por medida) ; se usa en lugar de la guía de

deslizamiento cuando los tubos tienen un espesor mayor de 2,5 mm y no hay

problemas de estética.

n Supporto universale per controforma a slitta fissa (cod. 0001078).

▲

Fixed slider guide universal support (cod. 0001078).

●

Soporte universal para guía de deslizamiento (cód. 0001078).

n Controforma a slitta (una per misura in funzione del diametro) per tubi sottili

e delicati; evita la formazione di segni all’esterno del tubo. Si utilizza al

posto della controforma per coppia rulli.

▲

Slider guide (one per size depending on the diameter) for thin and delicate

pipes. It avoids external scratches on the pipe surface. It is used instead of

the twin roller guide.

●

Guía de deslizamiento (una por medida en función del diámetro) para

curvar tubos sutiles y delicados, evita la formación de marcas en el exterior

del tubo. Se utiliza en lugar de la contraforma para la pareja de rodillos.

nSupporto universale per controforma a slitta mobile con ritorno

automatico (cod. 0001079).

▲

●

Universal support for mobile slider guide with automatic return

(cod.0001079).

Soporte universal para la guía de deslizamiento móvil con regreso

automático (cód. 0001079).

Controforma a slitta mobile (una per misura in funzione del diametro e del

raggio di curvatura) per tubi molto sottili e delicati; evita la formazione di

segni all’esterno del tubo. Si utilizza al posto della controforma a slitta fissa.

Mobile slider guide (one per size according to the diameter and bending

radius) for very thin wall and delicate pipes. It avoids external scatches on

pipe surface. It is used instead of the fixed slider guide.

Guía de deslizamiento móvil (una por medida en función del diámetro

y del radio de curvatura) para tubos muy sutiles y delicados; evita la

formación de marcas en el exterior del tubo. Se utiliza en lugar de la guía

de deslizamiento fija.
