CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

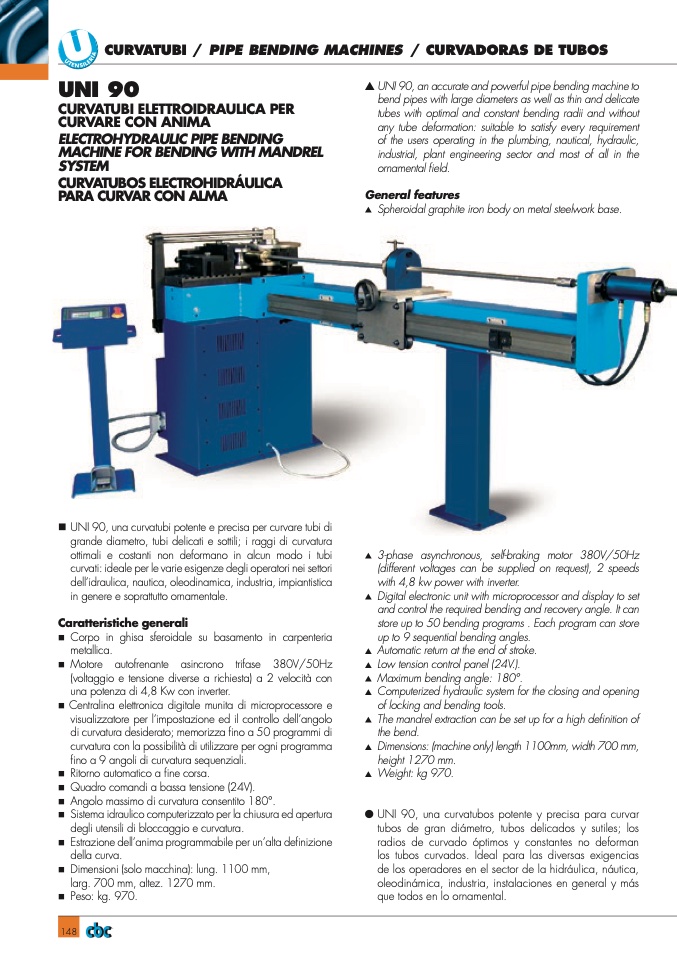

UNI 90

CURVATUBI ELETTROIDRAULICA PER

CURVARE CON ANIMA

ELECTROHYDRAULIC PIPE BENDING

MACHINE FOR BENDING WITH MANDREL

SYSTEM

CURVATUBOS ELECTROHIDR

ÁULICA

PARA CURVAR CON ALMA

▲

UNI 90, an accurate and powerful pipe bending machine to

bend pipes with large diameters as well as thin and delicate

tubes with optimal and constant bending radii and without

any tube deformation: suitable to satisfy every requirement

of the users operating in the plumbing, nautical, hydraulic,

industrial, plant engineering sector and most of all in the

ornamental field.

General features

▲

Spheroidalgraphiteironbodyonmetalsteelworkbase.

n UNI 90, una curvatubi potente e precisa per curvare tubi di

grande diametro, tubi delicati e sottili; i raggi di curvatura

ottimali e costanti non deformano in alcun modo i tubi

curvati: ideale per le varie esigenze degli operatori nei settori

dell’idraulica, nautica, oleodinamica, industria, impiantistica

in genere e soprattutto ornamentale.

Caratteristiche generali

n

Corpo in ghisa sferoidale su basamento in carpenteria

metallica.

n

Motore autofrenante asincrono trifase 380V/50Hz

(voltaggio e tensione diverse a richiesta) a 2 velocità con

una potenza di 4,8 Kw con inverter.

n

Centralina elettronica digitale munita di microprocessore e

visualizzatore per l’impostazione ed il controllo dell’angolo

di curvatura desiderato; memorizza

fino a 50 programmi di

curvatura con la possibilità di utilizzare per ogni programma

fino a 9 angoli di curvatura sequenziali.

n

Ritorno automatico a fine corsa.

n

Quadro comandi a bassa tensione (24V).

n

Angolo massimo di curvatura consentito 180°.

n

Sistema idraulico computerizzato per la chiusura ed apertura

degli utensili di bloccaggio e curvatura.

n

Estrazione dell’anima programmabile per un’alta definizione

della curva.

n

Dimensioni (solo macchina): lung. 1100 mm,

larg. 700 mm, altez. 1270 mm.

n

Peso: kg. 970.

▲

3-phase asynchronous, self-braking motor 380V/50Hz

(different voltages can be supplied on request), 2 speeds

with 4,8 kw power with inverter.

▲

Digital electronic unit with microprocessor and display to set

and control the required bending and recovery angle. It can

store up to 50 bending programs . Each program can store

up to 9 sequential bending angles.

▲

Automatic return at the end of stroke.

▲

Low tension control panel (24V.).

▲

Maximum bending angle: 180°.

▲

Computerized hydraulic system for the closing and opening

of locking and bending tools.

▲

The mandrel extraction can be set up for a high definition of

the bend.

▲

Dimensions: (machine only) length 1100mm, width 700 mm,

height 1270 mm.

▲

Weight: kg 970.

●

UNI 90, una curvatubos potente y precisa para curvar

tubos de gran diámetro, tubos delicados y sutiles; los

radios de curvado óptimos y constantes no deforman

los tubos curvados. Ideal para las diversas exigencias

de los operadores en el sector de la hidráulica, náutica,

oleodinámica, industria, instalaciones en general y más

que todos en lo ornamental.
