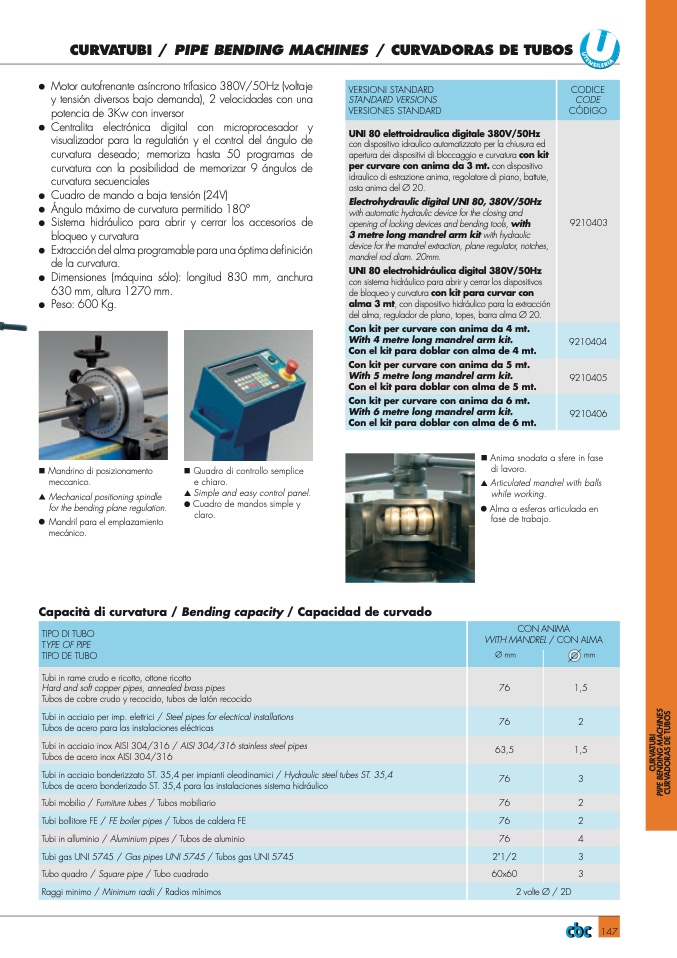

VERSIONI STANDARD

STANDARD VERSIONS

VERSIONES STANDARD

CODICE

CODE

CÓDIGO

UNI 80 elettroidraulica digitale 380V/50Hz

con dispositivo idraulico automatizzato per la chiusura ed

apertura dei dispositivi di bloccaggio e curvatura con kit

per curvare con anima da 3 mt. con dispositivo

idraulico di estrazione anima, regolatore di piano, battute,

asta anima del Ø 20.

Electrohydraulic digital UNI 80, 380V/50Hz

with automatic hydraulic device for the closing and

opening of locking devices and bending tools, with

3 metre long mandrel arm kit with hydraulic

device for the mandrel extraction, plane regulator, notches,

mandrel rod diam. 20mm.

UNI 80 electrohidráulica digital 380V/50Hz

con sistema hidráulico para abrir y cerrar los dispositivos

de bloqueo y curvatura con kit para curvar con

alma 3 mt, con dispositivo hidráulico para la extracción

del alma, regulador de plano, topes, barra alma Ø 20.

9210403

Con kit per curvare con anima da 4 mt.

With 4 metre long mandrel arm kit.

Con el kit para doblar con alma de 4 mt.

9210404

Con kit per curvare con anima da 5 mt.

With 5 metre long mandrel arm kit.

Con el kit para doblar con alma de 5 mt.

9210405

Con kit per curvare con anima da 6 mt.

With 6 metre long mandrel arm kit.

Con el kit para doblar con alma de 6 mt.

9210406

TIPO DI TUBO

TYPE OF PIPE

TIPO DE TUBO

CON ANIMA

WITH MANDREL / CON ALMA

Ø mm

mm

Tubi in rame crudo e ricotto, ottone ricotto

Hard and soft copper pipes, annealed brass pipes

Tubos de cobre crudo y recocido, tubos de latón recocido

76

1,5

Tubi in acciaio per imp. elettrici / Steel pipes for electrical installations

Tubos de acero para las instalaciones eléctricas

76

2

Tubi in acciaio inox AISI 304/316 / AISI 304/316 stainless steel pipes

Tubos de acero inox AISI 304/316

63,5

1,5

Tubi in acciaio bonderizzato ST. 35,4 per impianti oleodinamici / Hydraulic steel tubes ST. 35,4

Tubos de acero bonderizado ST. 35,4 para las instalaciones sistema hidráulico

76

3

Tubi mobilio / Furniture tubes / Tubos mobiliario

76

2

Tubi bollitore FE / FE boiler pipes / Tubos de caldera FE

76

2

Tubi in alluminio / Aluminium pipes / Tubos de aluminio

76

4

Tubi gas UNI 5745 / Gas pipes UNI 5745 / Tubos gas UNI 5745

2"1/2

3

Tubo quadro / Square pipe / Tubo cuadrado

60x60

3

Raggi minimo / Minimum radii / Radios mínimos

2 volte Ø / 2D

147

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

●

Motor autofrenante asíncrono trífasico 380V/50Hz (voltaje

y tensión diversos bajo demanda), 2 velocidades con una

potencia de 3Kw con inversor

●

Centralita electrónica digital con microprocesador y

visualizador para la regulatión y el control del

ángulo de

curvatura deseado; memoriza hasta 50 programas de

curvatura con la posibilidad de memorizar 9 ángulos de

curvatura secuenciales

●

Cuadro de mando a baja tensión (24V)

●

Ángulo máximo de curvatura permitido 180°

●

Sistema hidráulico para abrir y cerrar los accesorios de

bloqueo y curvatura

●

Extracción del alma programable para una óptima definición

de la curvatura.

●

Dimensiones (máquina sólo): longitud 830 mm, anchura

630 mm, altura 1270 mm.

●

Peso: 600 Kg.

n Mandrino di posizionamento

meccanico.

▲

Mechanical positioning spindle

for the bending plane regulation.

●

Mandril para el emplazamiento

mecánico.

n Quadro di controllo semplice

e chiaro.

▲

Simple and easy control panel.

●

Cuadro de mandos simple y

claro.

nAnima snodata a sfere in fase

di lavoro.

▲

Articulated mandrel with balls

while working.

●

Alma a esferas articulada en

fase de trabajo.

Capacità di curvatura / Bending capacity / Capacidad de curvado
