VERSIONI STANDARD
STANDARD VERSIONS
VERSIONES STANDARD
CODICE
CODE
CÓDIGO
UNI 70/C elettrica digitale 380V/50Hz con
dispositivo avvicinamento rapido e 2 alberi di uscita
intercambiabili in dotazione con kit per curvare con
anima da 2 mt. completo di dispositivo bloccaggio
tubo, dispositivo di estrazione anima, regolatore di piano,
battute, base per controforma a slitta e supporto antigrinza,
asta anima del Ø 20.
Digital electric UNI 70/C 380V/50Hz with
quick-guide positioner and 2 interchangeable outlet shafts
with 2 metre long mandrel arm with locking
jaw, mandrel extraction device, plane regulator, shoulders,
slider base and wiper-die support, mandrel rod d. 20.
UNI 70/C eléctrica digital 380V/50Hz
suministrada con dispositivo de acercamiento rápido y 2
ejes de salida con kit para doblar con alma de
2 mt, con dispositivo de bloque del tubo, dispositivo de
extración del alma, regulador de plano, topes, base para
guía de deseizamento y soporte antiarrugas, barra alma
del Ø 20.
9210002
Con kit per curvare con anima da 3 mt.
With 3 metre long mandrel arm.
Con el kit para doblar con alma de 3 mt.
9210003
Con kit per curvare con anima da 4 mt.
With 4 metre long mandrel arm.
Con el kit para doblar con alma de 4 mt.
9210004
Con kit per curvare con anima da 5 mt.
With 5 metre long mandrel arm.
Con el kit para doblar con alma d 5 mt.
9210005
Con kit per curvare con anima da 6 mt.
With 6 metre long mandrel arm.
Con el kit para doblar con alma de 6 mt.
9210006
TIPO DI TUBO
TYPE OF PIPE
TIPO DE TUBO
CON ANIMA
WITH MANDREL / CON ALMA
Ø mm
mm
Tubi in rame crudo e ricotto, ottone ricotto
Hard and soft copper pipes, annealed brass pipes
Tubos de cobre crudo y recocido, tubos de latón recocido
50
4
Tubi in acciaio per imp. elettrici / Steel pipes for electrical installations
Tubos de acero para las instalaciones eléctricas
-
2
Tubi in acciaio inox AISI 304/316 / AISI 304/316 stainless steel pipes
Tubos de acero inox AISI 304/316
50,8
3
Tubi in acciaio bonderizzato ST. 35,4 per impianti oleodinamici / Hydraulic steel tubes ST. 35,4
Tubos de acero bonderizado ST. 35,4 para las instalaciones sistema hidráulico
-
4
Tubi mobilio / Furniture tubes / Tubos mobiliario
50
3
Tubi bollitore FE / FE boiler pipes / Tubos de caldera FE
50
4
Tubi in alluminio / Aluminium pipes / Tubos de aluminio
50
8
Tubi gas UNI 5745 / Gas pipes UNI 5745 / Tubos gas UNI 5745
-
Standard
Tubo quadro / Square pipe / Tubo cuadrado
40X40
4
Raggi minimo / Minimum radii / Radios mínimos
2 volte Ø / 2D
137

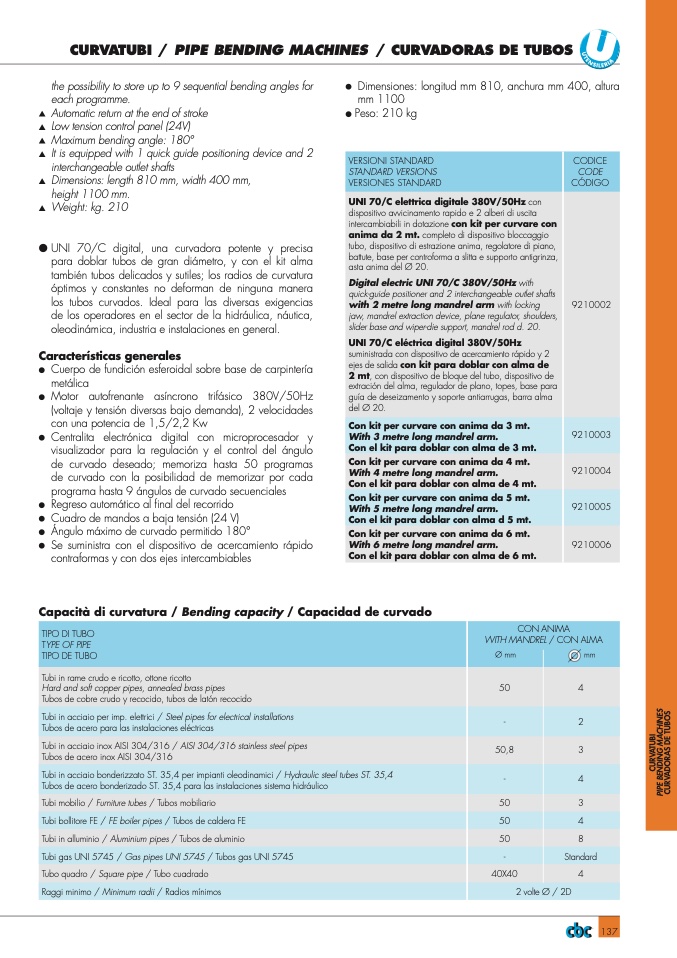

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS
the possibility to store up to 9 sequential bending angles for
each programme.
▲
Automatic return at the end of stroke
▲
Lowtensioncontrolpanel(24V)
▲
Maximumbendingangle:180°
▲
Itisequippedwith1quickguidepositioningdeviceand2
interchangeable outlet shafts
▲
Dimensions:length810mm,width400mm,
height 1100 mm.
▲
Weight:kg.210
●
UNI 70/C digital, una curvadora potente y precisa
para doblar tubos de gran diámetro, y con el kit alma
también tubos delicados y sutiles; los radios de curvatura
óptimos y constantes no deforman de ninguna manera
los tubos curvados. Ideal para las diversas exigencias
de los operadores en el sector de la hidráulica, náutica,
oleodinámica, industria e instalaciones en general.
Características generales
●
Cuerpo de fundici
ón esferoidal sobre base de carpintería
metálica
●
Motor autofrenante asíncrono trifásico 380V/50Hz
(voltaje y tensión diversas bajo demanda), 2 velocidades
con una potencia de 1,5/2,2 Kw
●
Centralita electrónica digital con microprocesador y
visualizador para la regulación y el control del ángulo
de curvado deseado; memoriza hasta 50 programas
de curvado con la posibilidad de memorizar por cada
programa hasta 9 ángulos de curvado secuenciales
●
Regreso automático al final del recorrido
●
Cuadro de mandos a baja tensión (24 V)
●
Ángulo máximo de curvado permitido 180°
●
Se suministra con el dispositivo de acercamiento rápido
contraformas y con dos ejes intercambiables
●
Dimensiones: longitud mm 810, anchura mm 400, altura
mm 1100
●
Peso: 210 kg
Capacità di curvatura / Bending capacity / Capacidad de curvado
C
U
R
V
A
T
U
B
I
P
I
P
E
B
E
N
D
I
N
G
M
A
C
H
I
N
E
S
C
U
R
V
A
D
O
R
A
S
D
E
T
U
B
O
S
