VERSIONE STANDARD

STANDARD VERSION

VERSIÓN STANDARD

CODICE

CODE

CÓDIGO

Curvatubi UNI 30 SPEED 4000V/50Hz

con 2 alberi intercambiabili, supporto di avvicinamento

rapido, riduzione supporto controforme per albero

ridotto, pedaliera e basamento.

UNI 30 SPEED electric 3-phase bending

machine 400v/50hz with two interchangeable

shafts, quick guide positioner device, guides’ support for

reduced shaft, foot-pedal and base

Curvatubos UNI 30 SPEED, 400V/50Hz

con 2 ejes intercambiables, soporte de acercamiento

rápido, reducción del soporte contraformas para eje

reducido, base y interruptor de pedal

9200490

TIPO DI TUBO

TYPE OF PIPE

TIPO DE TUBO

SENZA ANIMA

WITHOUT MANDREL / SIN ALMA

Ø mm

mm

Tubi in rame crudo e ricotto, ottone ricotto

Hard and soft copper pipes, annealed brass pipes

Tubos de cobre crudo y recocido, tubos de latón recocido

35

1,5

Tubi in acciaio per imp. elettrici / Steel pipes for electrical installations

Tubos de acero para las instalaciones eléctricas

35

1,5

Tubi in acciaio inox AISI 304/316 / AISI 304/316 stainless steel pipes

Tubos de acero inox AISI 304/316

30

2

Tubi in acciaio bonderizzato ST. 35,4 per impianti oleodinamici / Hydraulic steel tubes ST. 35,4

Tubos de acero bonderizado ST. 35,4 para las instalaciones sistema hidráulico

35

3

Tubi mobilio / Furniture tubes / Tubos mobiliario

35

2

Tubi bollitore FE / FE boiler pipes / Tubos de caldera FE

35

3

Tubi in alluminio / Aluminium pipes / Tubos de aluminio

35

3

Tubi gas UNI 5745 / Gas pipes UNI 5745 / Tubos gas UNI 5745

1"

Standard

Tubo multistrato / Double coated aluminium pipe / Tubo multicapa

40

Standard

Raggi standard / Standard bending radii / Radios standard

3/4 volte il Ø del tubo con albero del 32

3/4xd with shaft d.32

3D y 4D con eje cuadrado d. 32

Raggi inferiori a 30 mm / Radii less than 30 mm / Radios menores de 30 mm

a richiesta con albero ridotto

on request with reduced shaft

bajo demanda con eje reducido

99

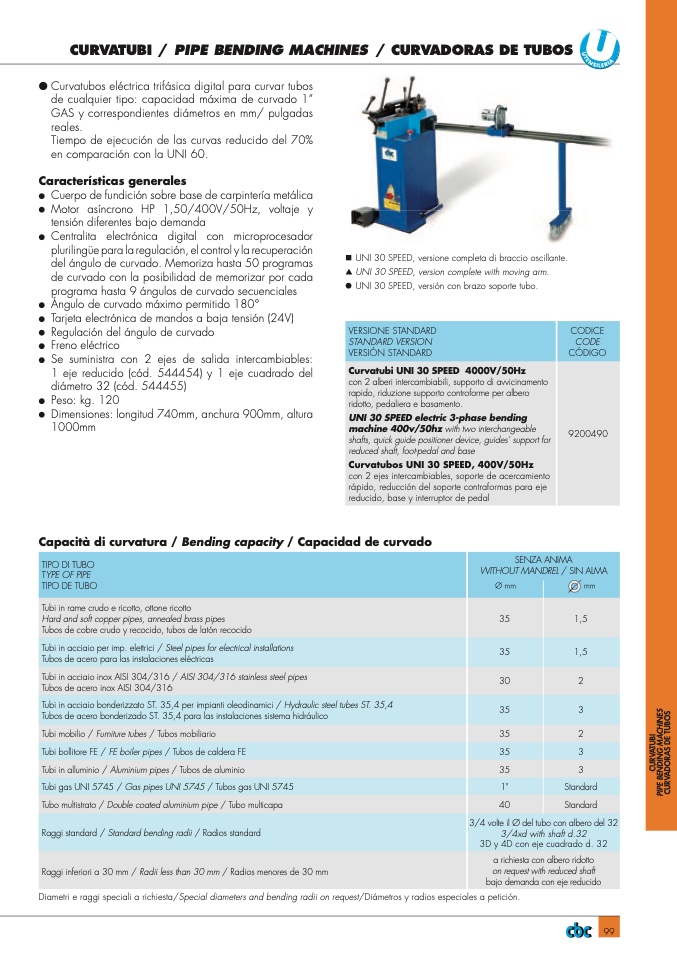

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

●

Curvatubos eléctrica trifásica digital para curvar tubos

de cualquier tipo: capacidad máxima de curvado 1”

GAS y correspondientes diámetros en mm/ pulgadas

reales.

Tiempo de ejecución de las curvas reducido del 70%

en comparación con la UNI 60.

Características generales

●

Cuerpo de fundición sobre base de carpinter

ía metálica

●

Motor asíncrono HP 1,50/400V/50Hz, voltaje y

tensión diferentes bajo demanda

●

Centralita electrónica digital con microprocesador

plurilingüe para la regulación, el control y la recuperación

del ángulo de curvado. Memoriza hasta 50 programas

de curvado con la posibilidad de memorizar por cada

programa hasta 9 ángulos de curvado secuenciales

●

Ángulo de curvado máximo permitido 180°

●

Tarjeta electrónica de mandos a baja tensión (24V)

●

Regulación del ángulo de curvado

●

Freno eléctrico

●

Se suministra con 2 ejes de salida intercambiables:

1 eje reducido (cód. 544454) y 1 eje cuadrado del

diámetro 32 (cód. 544455)

●

Peso: kg. 120

●

Dimensiones: longitud 740mm, anchura 900mm, altura

1000mm

n UNI 30 SPEED, versione completa di braccio oscillante.

▲

UNI 30 SPEED, version complete with moving arm.

●

UNI 30 SPEED, versión con brazo soporte tubo.

Capacità di curvatura / Bending capacity / Capacidad de curvado

Diametri e raggi speciali a richiesta/Special diameters and bending radii on request/Diámetros y radios especiales a petición.
