98

CURVATUBI / PIPE BENDING MACHINES / CURVADORAS DE TUBOS

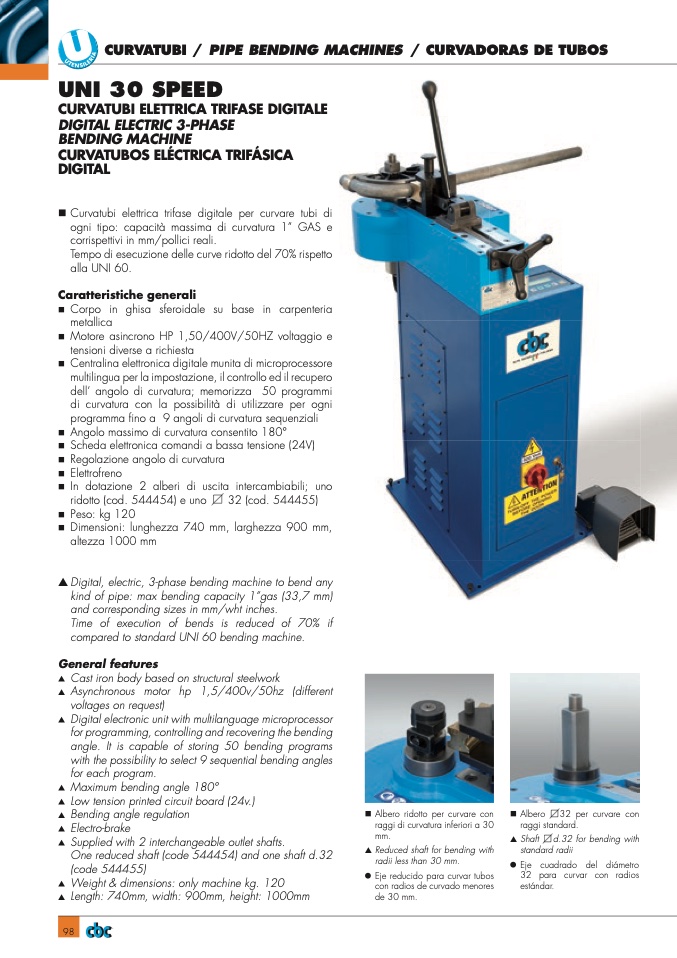

UNI 30 SPEED

CURVATUBI ELETTRICA TRIFASE DIGITALE

DIGITAL ELECTRIC 3-PHASE

BENDING MACHINE

CURVATUBOS ELÉCTRICA TRIFÁSICA

DIGITAL

nCurvatubi elettrica trifase digitale per curvare tubi di

ogni tipo: capacità massima di curvatura 1” GAS e

corrispettivi in mm/pollici reali.

Tempo di esecuzione delle curve ridotto del 70% rispetto

alla UNI 60.

Caratteristiche generali

n

Corpo in ghisa sferoidale su base in carpenteria

metallica

n

Motore asincrono HP 1,50/400V/50HZ voltaggio e

tensioni diverse a richiesta

n

Centralina elettronica digitale munita di microprocessore

multilingua per la impostazione, il controllo ed il recupero

dell’ angolo di curvatura; memorizza 50 programmi

di curvatura con la possibilità di utilizzare per ogni

programma fino a 9 angoli di curvatura sequenziali

n

Angolo massimo di curvatura consentito 180°

n

Scheda elettronica comandi a bassa tensione (24V)

n

Regolazione angolo di curvatura

n

Elettrofreno

n

In dotazione 2 alberi di uscita intercambiabili; uno

ridotto (cod. 544454) e uno

32 (cod. 544455)

n

Peso: kg 120

n

Dimensioni: lunghezza 740 mm, larghezza 900 mm,

altezza 1000 mm

▲

Digital, electric, 3-phase bending machine to bend any

kind of pipe: max bending capacity 1”gas (33,7 mm)

and corresponding sizes in mm/wht inches.

Time of execution of bends is reduced of 70% if

compared to standard UNI 60 bending machine.

General features

▲

Cast iron body based on structural steelwork

▲

Asynchronous motor hp 1,5/400v/50hz (different

voltages on request)

▲

Digital electronic unit with multilanguage microprocessor

for programming, controlling and recovering the bending

angle. It is capable of storing 50 bending programs

with the possibility to select 9 sequential bending angles

for each program.

▲

Maximum bending angle 180°

▲

Low tension printed circuit board (24v.)

▲

Bending angle regulation

▲

Electro-brake

▲

Supplied with 2 interchangeable outlet shafts.

One reduced shaft (code 544454) and one shaft d.32

(code 544455)

▲

Weight & dimensions: only machine kg. 120

▲

Length: 740mm, width: 900mm, height: 1000mm

n Albero

raggi standard.

n Albero ridotto per curvare con

raggi di curvatura inferiori a 30

mm.

▲

Reduced shaft for bending with

radii less than 30 mm.

●

Eje reducido para curvar tubos

con radios de curvado menores

de 30 mm.

32 per curvare con

▲

Shaft d.32 for bending with

standard radii

●

Eje cuadrado del diámetro

32 para curvar con radios

estándar.
