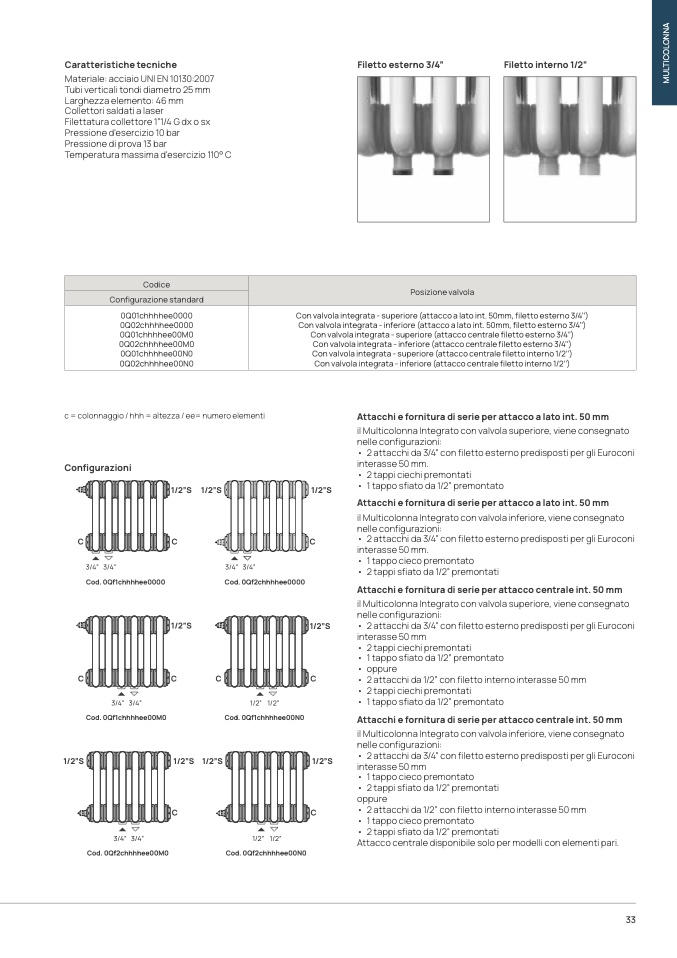

Caratteristiche tecniche
Materiale: acciaio UNI EN 10130:2007
Tubi verticali tondi diametro 25 m
m
Larghezza elemento: 46 m
m
Collettori saldati a lase
r
Filettatura collettore 1”1/4 G dx o s
x
Pressione d’esercizio 10 ba
r
Pressione di prova 13 ba
r
Temperatura massima d’esercizio 110°
C
Filetto esterno 3/4”
Filetto interno 1/2”
Codice
Posizione valvola
Configurazione standar
d
0Q01chhhhee0000
0Q02chhhhee000
0
0Q01chhhhee00M
0
0Q02chhhhee00M0
0Q01chhhhee00N
0
0Q02chhhhee00N0
Con valvola integrata - superiore (attacco a lato int. 50mm, filetto esterno 3/4’’
)
Con valvola integrata - inferiore (attacco a lato int. 50mm, filetto esterno 3/4’’)
Con valvola integrata - superiore (attacco centrale filetto esterno 3/4’’
)
Con valvola integrata - inferiore (attacco centrale filetto esterno 3/4’’)
Con valvola integrata - superiore (attacco centrale filetto interno 1/2’’
)
Con valvola integrata - inferiore (attacco centrale filetto interno 1/2’’
)
c = colonnaggio / hhh = altezza / ee= numero elementi
Configurazion
i
C
1/2”S 1/2”S
1/2”S
C
C
3/4” 3/4”
3/4” 3/4”
Cod. 0Qf1chhhhee0000
Cod. 0Qf2chhhhee0000
1/2”S
1/2”
S
C
C
C
C
3/4” 3/4”
1/2” 1/2
”
Cod. 0Qf1chhhhee00M
0
Cod. 0Qf1chhhhee00N0
1/2”S
1/2”
S
1/2”S
1/2”S
C
C
3/4” 3/4”
Cod. 0Qf2chhhhee00M
0
1/2” 1/2
”
Cod. 0Qf2chhhhee00N0
Attacchi e fornitura di serie per attacco a lato int. 50 m
m
il Multicolonna Integrato con valvola superiore, viene consegnato
nelle configurazioni:
•
2 attacchi da 3/4” con filetto esterno predisposti per gli Eurocon
i
interasse 50 mm.
•
2 tappi ciechi premontat
i
•
1 tappo sfiato da 1/2” premontat
o
Attacchi e fornitura di serie per attacco a lato int. 50 m
m
il Multicolonna Integrato con valvola inferiore, viene consegnato
nelle configurazioni:
•
2 attacchi da 3/4” con filetto esterno predisposti per gli Eurocon
i
interasse 50 mm.
•
1 tappo cieco premontat
o
•
2 tappi sfiato da 1/2” premontati
Attacchi e fornitura di serie per attacco centrale int. 50 mm
il Multicolonna Integrato con valvola superiore, viene consegnato
nelle configurazioni:
•
2 attacchi da 3/4” con filetto esterno predisposti per gli Eurocon
i
interasse 50 mm
•
2 tappi ciechi premontat
i
•
1 tappo sfiato da 1/2” premontat
o
•
oppur
e
•
2 attacchi da 1/2” con filetto interno interasse 50 m
m
•
2 tappi ciechi premontat
i
•
1 tappo sfiato da 1/2” premontat
o
Attacchi e fornitura di serie per attacco centrale int. 50 mm
il Multicolonna Integrato con valvola inferiore, viene consegnato
nelle configurazioni:
•
2 attacchi da 3/4” con filetto esterno predisposti per gli Eurocon
i
interasse 50 mm
•
1 tappo cieco premontat
o
•
2 tappi sfiato da 1/2” premontati
oppur
e
•
2 attacchi da 1/2” con filetto interno interasse 50 m
m
•
1 tappo cieco premontat
o
•
2 tappi sfiato da 1/2” premontati
Attacco centrale disponibile solo per modelli con elementi pari.
