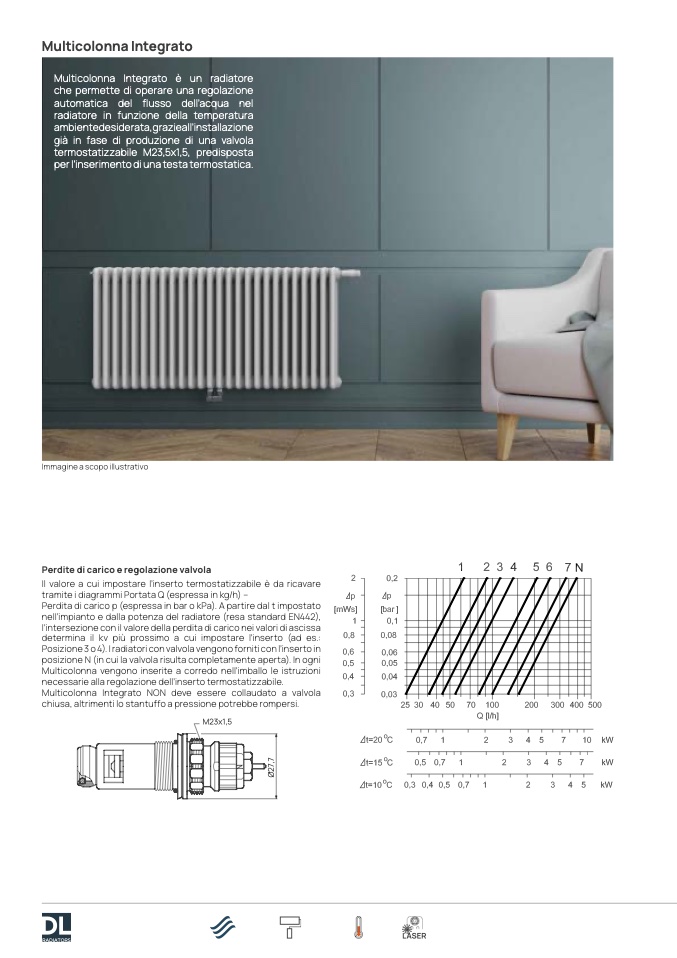

Multicolonna Integrato

Multicolonna Integrato è un radiator

e

che permette di operare una regolazion

e

automatica del flusso dell’acqua ne

l

radiatore in funzione della temperatur

a

ambiente desiderata, grazie all’installazione

già in fase di produzione di una valvol

a

termostatizzabile M23,5x1,5, predispost

a

per l’inserimento di una testa termostatica

.

Immagine a scopo illustrativo

Perdite di carico e regolazione valvola

Il valore a cui impostare l’inserto termostatizzabile è da ricavar

e

tramite i diagrammi Portata Q (espressa in kg/h) –

Perdita di carico p (espressa in bar o kPa). A partire dal t impostat

o

nell’impianto e dalla potenza del radiatore (resa standard EN442)

,

l’intersezione con il valore della perdita di carico nei valori di ascissa

determina il kv più prossimo a cui impostare l’inserto (ad es.:

Posizione 3 o 4). I radiatori con valvola vengono forniti con l’inserto in

posizione N (in cui la valvola risulta completamente aperta). In ogn

i

Multicolonna vengono inserite a corredo nell’imballo le istruzioni

necessarie alla regolazione dell’inserto termostatizzabile

.

Multicolonna Integrato NON deve essere collaudato a valvola

chiusa, altrimenti lo stantuffo a pressione potrebbe rompersi

.

M23x1,

5

Ø

2

7

,

7
