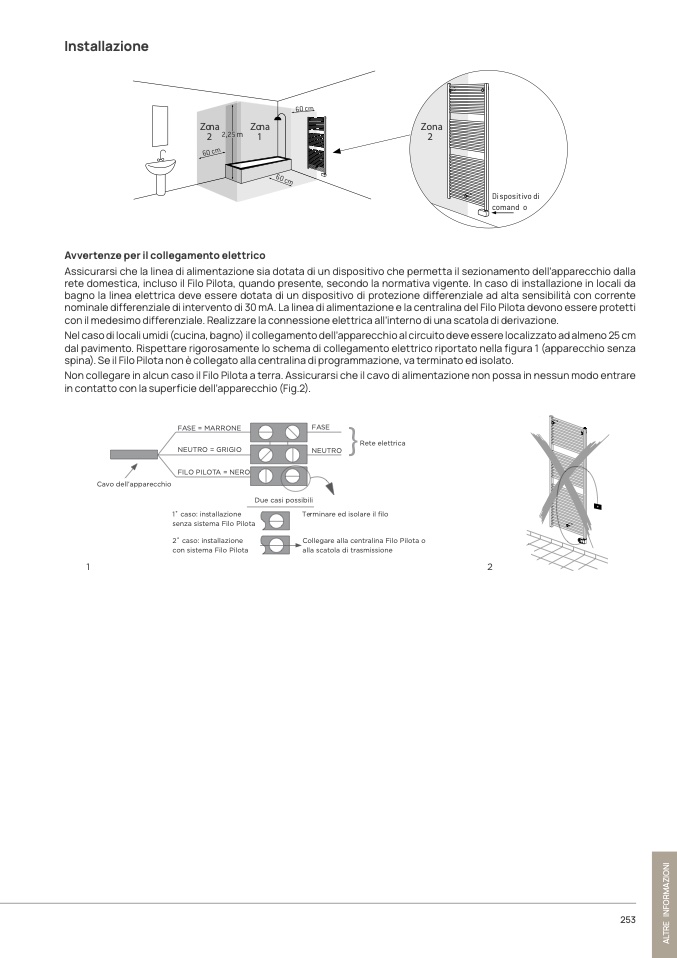

Installazione

2

6

0 c

m

Zon

a

Zon

a

2,25 m

1

Zon

a

2

60

c

m

60

c

m

Di spositivo d

i

comand

o

Avvertenze per il collegamento elettrico

Assicurarsi che la linea di alimentazione sia dotata di un dispositivo che permetta il sezionamento dell’apparecchio dall

a

rete domestica, incluso il Filo Pilota, quando presente, secondo la normativa vigente. In caso di installazione in locali da

bagno la linea elettrica deve essere dotata di un dispositivo di protezione differenziale ad alta sensibilità con corrente

nominale differenziale di intervento di 30 mA. La linea di alimentazione e la centralina del Filo Pilota devono essere protett

i

con il medesimo differenziale. Realizzare la connessione elettrica all’interno di una scatola di derivazione

.

Nel caso di locali umidi (cucina, bagno) il collegamento dell’apparecchio al circuito deve essere localizzato ad almeno 25 c

m

dal pavimento. Rispettare rigorosamente lo schema di collegamento elettrico riportato nella figura 1 (apparecchio senza

spina). Se il Filo Pilota non è collegato alla centralina di programmazione, va terminato ed isolato

.

Non collegare in alcun caso il Filo Pilota a terra. Assicurarsi che il cavo di alimentazione non possa in nessun modo entrar

e

in contatto con la superficie dell’apparecchio (Fig.2)

.

FASE = MARRONE

FAS

E

Rete elettrica

NEUTRO = GRIGIO

NEUTR

O

FILO PILOTA = NERO

Cavo dell’apparecchi

o

Due casi possibili

1˚ caso: installazion

e

senza sistema Filo Pilot

a

2˚ caso: installazion

e

con sistema Filo Pilot

a

Terminare ed isolare il fil

o

Collegare alla centralina Filo Pilota o

alla scatola di trasmissione
