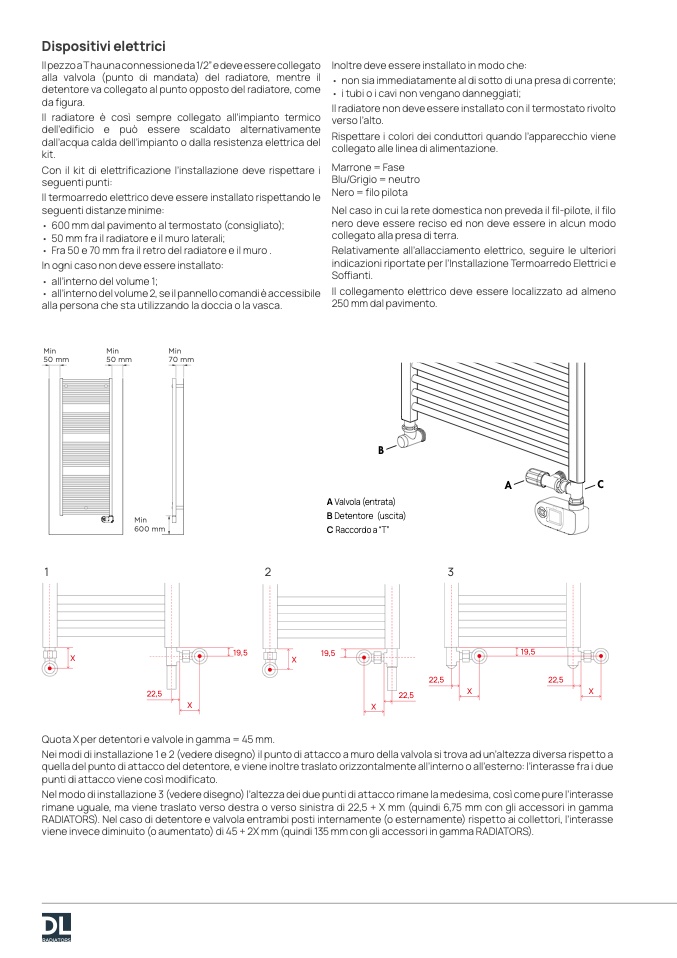

Dispositivi elettric
i
ll pezzo a T ha una connessione da 1/2” e deve essere collegat
o
alla valvola (punto di mandata) del radiatore, mentre i
l
detentore va collegato al punto opposto del radiatore, com
e
da figura.
Il radiatore è così sempre collegato all’impianto termic
o
dell’edificio e può essere scaldato alternativament
e
dall’acqua calda dell’impianto o dalla resistenza elettrica del
kit.
Con il kit di elettrificazione l’installazione deve rispe
ttare
i
seguenti punti
:
Il termoarredo elettrico deve essere installato rispettando l
e
seguenti distanze minime:
•
600 mm dal pavimento al termostato (consigliato);
•
50 mm fra il radiatore e il muro laterali
;
•
Fra 50 e 70 mm fra il retro del radiatore e il muro .
In ogni caso non deve essere installato
:
•
all’interno del volume 1
;
•
all’interno del volume 2, se il pannello comandi è accessibil
e
alla persona che sta utilizzando la doccia o la vasca
.
Inoltre deve essere installato in modo che:
•
non sia immediatamente al di so
tto di una presa di corrente
;
•
i tubi o i cavi non vengano danneggiati
;
Il radiatore non deve essere installato con il termostato rivolto
verso l’alto
.
Rispe
ttare i colori dei conduttori quando l’apparecchio viene
collegato alle linea di alimentazione.
Marrone = Fas
e
Blu/Grigio = neutr
o
Nero =
filo pilota
Nel caso in cui la rete domestica non preveda il fil-pilote, il filo
nero deve essere reciso ed non deve essere in alcun mod
o
collegato alla presa di terra
.
Relativamente all’allacciamento ele
ttrico, seguire le
ulteriori
indicazioni riportate per l’Installazione Termoarredo Ele
ttrici e
Soffianti
.
Il collegamento ele
ttrico deve essere localizzato ad almeno
250 mm dal pavimento
.
Min
50 mm
Mi
n
50 m
m
Mi
n
70 m
m
B
A
C
Min
600 mm
A Valvola (entrata)
B Detentore (uscita)
C Raccordo a “T”
1
2
3
19,
5
19,5
X
22,
5
22,
5
X
X
X
X
X
19,
5
22,5
22,5
Quota X per detentori e valvole in gamma = 45 mm
.
Nei modi di installazione 1 e 2 (vedere disegno) il punto di attacco a muro della valvola si trova ad un’altezza diversa rispetto a
quella del punto di attacco del detentore, e viene inoltre traslato orizzontalmente all’interno o all’esterno: l’interasse fra i due
punti di attacco viene così modificato.
Nel modo di installazione 3 (vedere disegno) l’altezza dei due punti di attacco rimane la medesima, così come pure l’interasse
rimane uguale, ma viene traslato verso destra o verso sinistra di 22,5 + X mm (quindi 6,75 mm con gli accessori in gamm
a
RADIATORS). Nel caso di detentore e valvola entrambi posti internamente (o esternamente) rispetto ai collettori, l’interass
e
viene invece diminuito (o aumentato) di 45 + 2X mm (quindi 135 mm con gli accessori in gamma RADIATORS).
