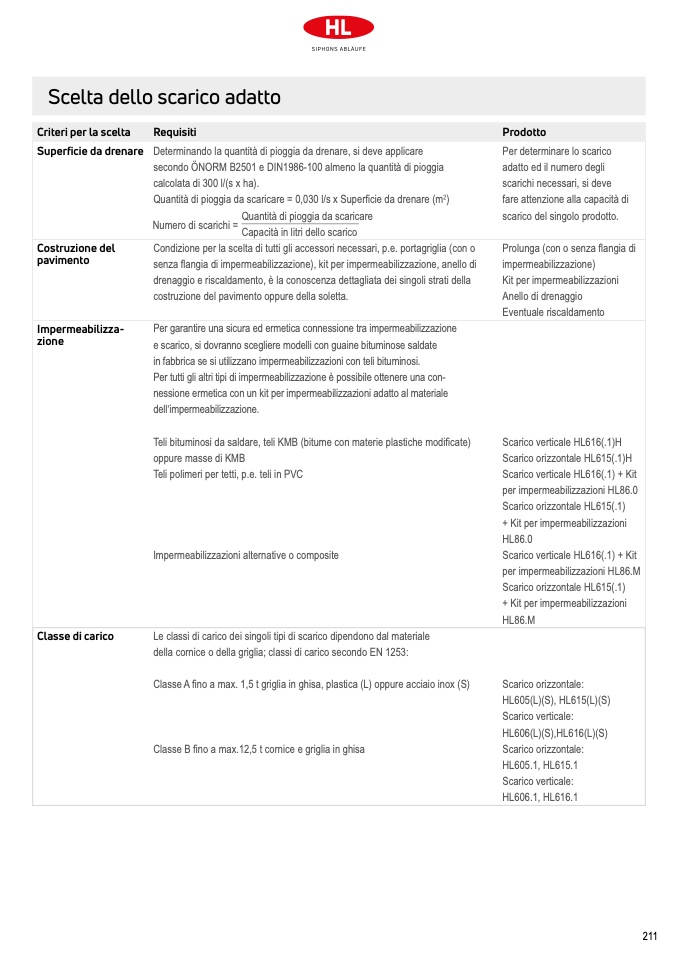

Scelta dello scarico adatto

Criteri per la scelta

Requisiti

Prodotto

Superficie da drenare

Determinando la quantità di pioggia da drenare, si deve applicare

secondo ÖNORM B2501 e DIN1986-100 almeno la quantità di pioggia

calcolata di 300 l/(s x ha).

Quantità di pioggia da scaricare = 0,030 l/s x Superficie da drenare (m

2

)

Numero di scarichi =

Quantità di pioggia da scaricare

Capacità in litri dello scarico

Per determinare lo scarico

adatto ed il numero degli

scarichi necessari, si deve

fare attenzione alla capacità di

scarico del singolo prodotto.

Costruzione del

pavimento

Condizione per la scelta di tutti gli accessori necessari, p.e. portagriglia (con o

senza flangia di impermeabilizzazione), kit per impermeabilizzazione, anello di

drenaggio e riscaldamento, è la conoscenza dettagliata dei singoli strati della

costruzione del pavimento oppure della soletta.

Prolunga (con o senza flangia di

impermeabilizzazione)

Kit per impermeabilizzazioni

Anello di drenaggio

Eventuale riscaldamento

Impermeabilizza­

zione

Per garantire una sicura ed ermetica connessione tra impermeabilizzazione

e scarico, si dovranno scegliere modelli con guaine bituminose saldate

in fabbrica se si utilizzano impermeabilizzazioni con teli bituminosi.

Per tutti gli altri tipi di impermeabilizzazione è possibile ottenere una con-

nessione ermetica con un kit per impermeabilizzazioni adatto al materiale

dell‘impermeabilizzazione.

Teli bituminosi da saldare, teli KMB (bitume con materie plastiche modificate)

oppure masse di KMB

Teli polimeri per tetti, p.e. teli in PVC

Impermeabilizzazioni alternative o composite

Scarico verticale HL616(.1)H

Scarico orizzontale HL615(.1)H

Scarico verticale HL616(.1) + Kit

per impermeabilizzazioni HL86.0

Scarico orizzontale HL615(.1)

+ Kit per impermeabilizzazioni

HL86.0

Scarico verticale HL616(.1) + Kit

per impermeabilizzazioni HL86.M

Scarico orizzontale HL615(.1)

+ Kit per impermeabilizzazioni

HL86.M

Classe di carico

Le classi di carico dei singoli tipi di scarico dipendono dal materiale

della cornice o della griglia; classi di carico secondo EN 1253:

Classe A fino a max. 1,5 t griglia in ghisa, plastica (L) oppure acciaio inox (S)

Classe B fino a max.12,5 t cornice e griglia in ghisa

Scarico orizzontale:

HL605(L)(S), HL615(L)(S)

Scarico verticale:

HL606(L)(S),HL616(L)(S)

Scarico orizzontale:

HL605.1, HL615.1

Scarico verticale:

HL606.1, HL616.1
