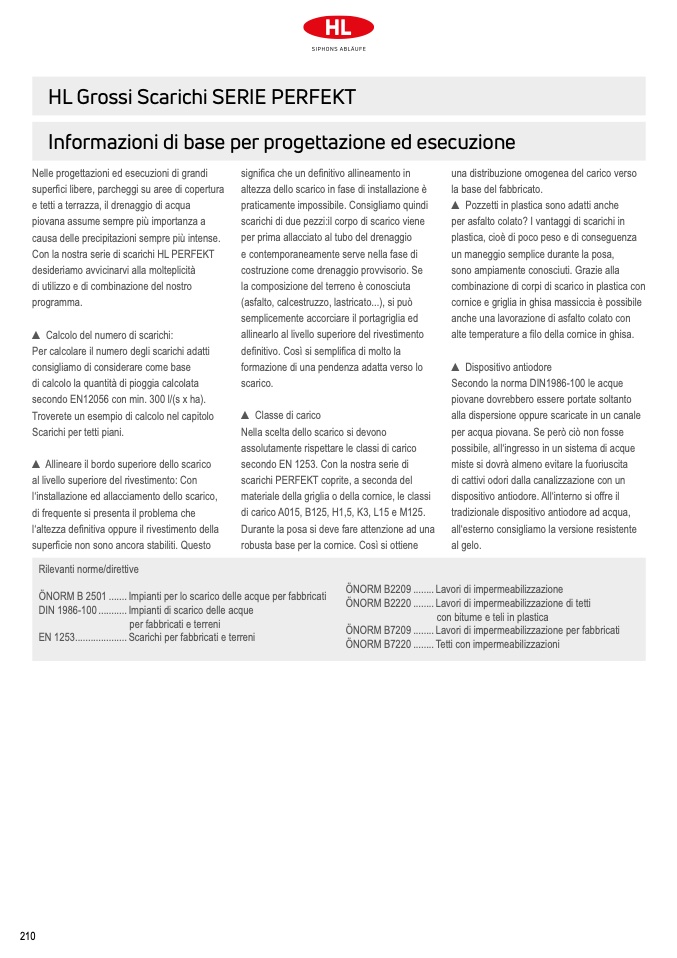

HL Grossi Scarichi SERIE PERFEKT
Informazioni di base per progettazione ed esecuzione
Nelle progettazioni ed esecuzioni di grandi
superfici libere, parcheggi su aree di copertura
e tetti a terrazza, il drenaggio di acqua
piovana assume sempre più importanza a
causa delle precipitazioni sempre più intense.
Con la nostra serie di scarichi HL PERFEKT
desideriamo avvicinarvi alla molteplicità
di utilizzo e di combinazione del nostro
programma.
▲ Calcolo del numero di scarichi:
Per calcolare il numero degli scarichi adatti
consigliamo di considerare come base
di calcolo la quantità di pioggia calcolata
secondo EN12056 con min. 300 l/(s x ha).
Troverete un esempio di calcolo nel capitolo
Scarichi per tetti piani.
▲ Allineare il bordo superiore dello scarico
al livello superiore del rivestimento: Con
l‘installazione ed allacciamento dello scarico,
di frequente si presenta il problema che
l‘altezza definitiva oppure il rivestimento della
superficie non sono ancora stabiliti. Questo
significa che un definitivo allineamento in
altezza dello scarico in fase di installazione è
praticamente impossibile. Consigliamo quindi
scarichi di due pezzi:il corpo di scarico viene
per prima allacciato al tubo del drenaggio
e contemporaneamente serve nella fase di
costruzione come drenaggio provvisorio. Se
la composizione del terreno è conosciuta
(asfalto, calcestruzzo, lastricato...), si può
semplicemente accorciare il portagriglia ed
allinearlo al livello superiore del rivestimento
definitivo. Così si semplifica di molto la
formazione di una pendenza adatta verso lo
scarico.
▲ Classe di carico
Nella scelta dello scarico si devono
assolutamente rispettare le classi di carico
secondo EN 1253. Con la nostra serie di
scarichi PERFEKT coprite, a seconda del
materiale della griglia o della cornice, le classi
di carico A015, B125, H1,5, K3, L15 e M125.
Durante la posa si deve fare attenzione ad una
robusta base per la cornice. Così si ottiene
una distribuzione omogenea del carico verso
la base del fabbricato.
▲ Pozzetti in plastica sono adatti anche
per asfalto colato? I vantaggi di scarichi in
plastica, cioè di poco peso e di conseguenza
un maneggio semplice durante la posa,
sono ampiamente conosciuti. Grazie alla
combinazione di corpi di scarico in plastica con
cornice e griglia in ghisa massiccia è possibile
anche una lavorazione di asfalto colato con
alte temperature a filo della cornice in ghisa.
▲ Dispositivo antiodore
Secondo la norma DIN1986-100 le acque
piovane dovrebbero essere portate soltanto
alla dispersione oppure scaricate in un canale
per acqua piovana. Se però ciò non fosse
possibile, all‘ingresso in un sistema di acque
miste si dovrà almeno evitare la fuoriuscita
di cattivi odori dalla canalizzazione con un
dispositivo antiodore. All‘interno si offre il
tradizionale dispositivo antiodore ad acqua,
all‘esterno consigliamo la versione resistente
al gelo.
Rilevanti norme/direttive
ÖNORM B 2501 ....... Impianti per lo scarico delle acque per fabbricati
DIN 1986-100 ........... Impianti di scarico delle acque
per fabbricati e terreni
EN 1253.................... Scarichi per fabbricati e terreni
ÖNORM B2209 ........ Lavori di impermeabilizzazione
ÖNORM B2220 ........ Lavori di impermeabilizzazione di tetti
con bitume e teli in plastica
ÖNORM B7209 ........ Lavori di impermeabilizzazione per fabbricati
ÖNORM B7220 ........ Tetti con impermeabilizzazioni
