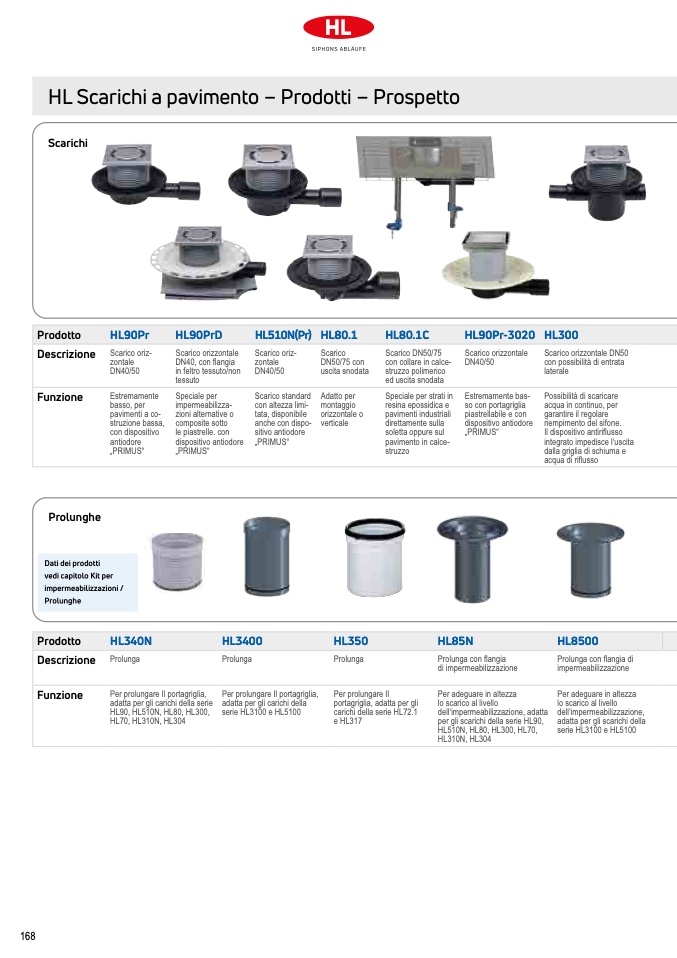

HL Scarichi a pavimento – Prodotti – Prospetto

Scarichi

Prodotto

HL90Pr

HL90PrD

HL510N(Pr)

HL80.1

HL80.1C

HL90Pr-3020

HL300

Descrizione

Scarico oriz-

zontale

DN40/50

Scarico orizzontale

DN40, con flangia

in feltro tessuto/non

tessuto

Scarico oriz-

zontale

DN40/50

Scarico

DN50/75 con

uscita snodata

Scarico DN50/75

con collare in calce-

struzzo polimerico

ed uscita snodata

Scarico orizzontale

DN40/50

Scarico orizzontale DN50

con possibilità di entrata

laterale

Funzione

Estremamente

basso, per

pavimenti a co-

struzione bassa,

con dispositivo

antiodore

„PRIMUS“

Speciale per

impermeabilizza-

zioni alternative o

composite sotto

le piastrelle. con

dispositivo antiodore

„PRIMUS“

Scarico standard

con altezza limi-

tata, disponibile

anche con dispo-

sitivo antiodore

„PRIMUS“

Adatto per

montaggio

orizzontale o

verticale

Speciale per strati in

resina epossidica e

pavimenti industriali

direttamente sulla

soletta oppure sul

pavimento in calce-

struzzo

Estremamente bas-

so con portagriglia

piastrellabile e con

dispositivo antiodore

„PRIMUS“

Possibilità di scaricare

acqua in continuo, per

garantire il regolare

riempimento del sifone.

Il dispositivo antiriflusso

integrato impedisce l‘uscita

dalla griglia di schiuma e

acqua di riflusso

Prolunghe

Dati dei prodotti

vedi capitolo Kit per

impermeabilizzazioni /

Prolunghe

Prodotto

HL340N

HL3400

HL350

HL85N

HL8500

168

Descrizione

Prolunga

Prolunga

Prolunga

Prolunga con flangia

Prolunga con flangia di

di impermeabilizzazione

impermeabilizzazione

Funzione

Per prolungare Il portagriglia,

adatta per gli carichi della serie

HL90, HL510N, HL80, HL300,

HL70, HL310N, HL304

Per prolungare Il portagriglia,

adatta per gli carichi della

serie HL3100 e HL5100

Per prolungare Il

portagriglia, adatta per gli

carichi della serie HL72.1

e HL317

Per adeguare in altezza

lo scarico al livello

dell‘impermeabilizzazione, adatta

per gli scarichi della serie HL90,

HL510N, HL80, HL300, HL70,

HL310N, HL304

Per adeguare in altezza

lo scarico al livello

dell‘impermeabilizzazione,

adatta per gli scarichi della

serie HL3100 e HL5100
