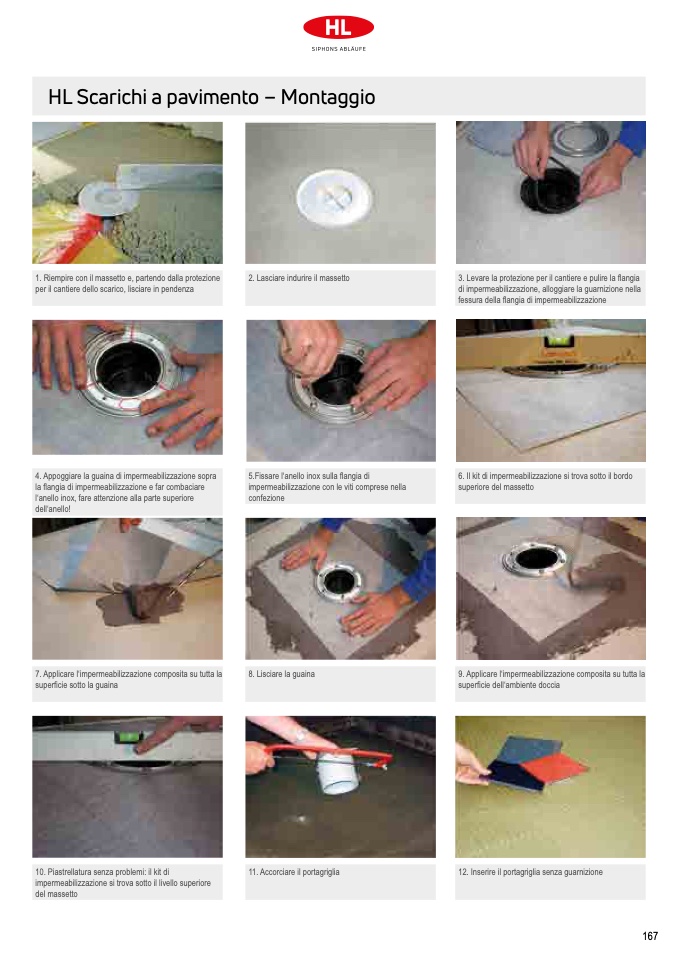

HL Scarichi a pavimento – Montaggio
2. Lasciare indurire il massetto
8. Lisciare la guaina
11. Accorciare il portagriglia
12. Inserire il portagriglia senza guarnizione
1. Riempire con il massetto e, partendo dalla protezione
per il cantiere dello scarico, lisciare in pendenza
4. Appoggiare la guaina di impermeabilizzazione sopra
la flangia di impermeabilizzazione e far combaciare
l‘anello inox, fare attenzione alla parte superiore
dell‘anello!
3. Levare la protezione per il cantiere e pulire la flangia
di impermeabilizzazione, alloggiare la guarnizione nella
fessura della flangia di impermeabilizzazione
5.Fissare l‘anello inox sulla flangia di
impermeabilizzazione con le viti comprese nella
confezione
6. Il kit di impermeabilizzazione si trova sotto il bordo
superiore del massetto
7. Applicare l‘impermeabilizzazione composita su tutta la
superficie sotto la guaina
9. Applicare l‘impermeabilizzazione composita su tutta la
superficie dell‘ambiente doccia
10. Piastrellatura senza problemi: il kit di
impermeabilizzazione si trova sotto il livello superiore
del massetto
167
