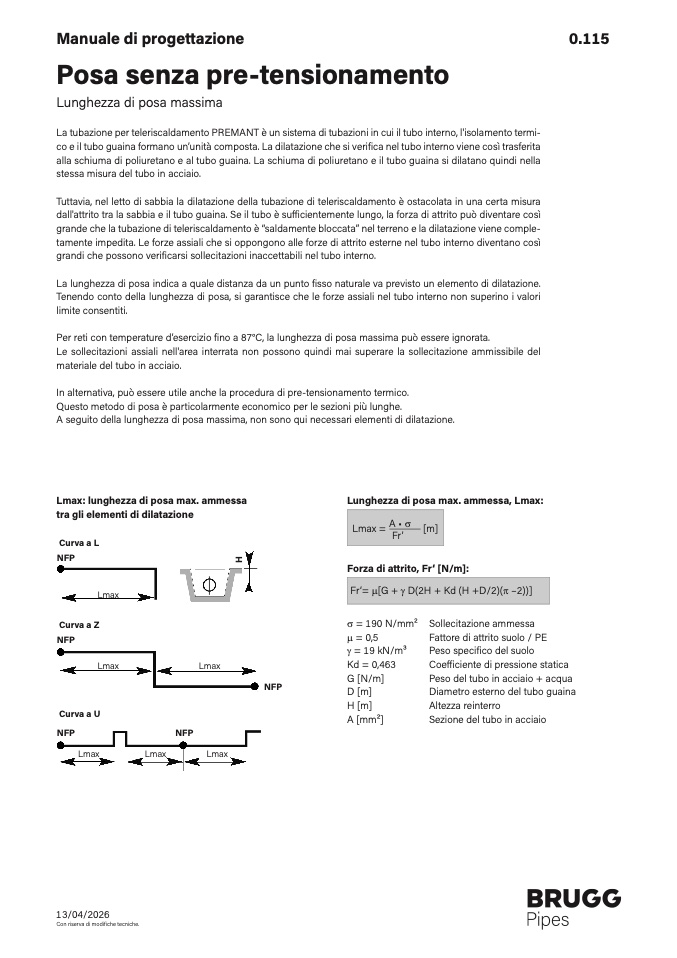

Manuale di progettazion

e

Posa senza pre-tensionament

o

Lunghezza di posa massim

a

0.115

La tubazione per teleriscaldamento PREMANT è un sistema di tubazioni in cui il tubo interno, l'isolamento termi-

co e il tubo guaina formano un’unità composta. La dilatazione che si veri

fica nel tubo interno viene così trasferita

alla schiuma di poliuretano e al tubo guaina. La schiuma di poliuretano e il tubo guaina si dilatano quindi nell

a

stessa misura del tubo in acciaio.

Tuttavia, nel letto di sabbia la dilatazione della tubazione di teleriscaldamento è ostacolata in una certa misura

dall'attrito tra la sabbia e il tubo guaina. Se il tubo è su

fficientemente lungo, la forza di attrito può diventare così

grande che la tubazione di teleriscaldamento è “saldamente bloccata” nel terreno e la dilatazione viene comple

-

tamente impedita. Le forze assiali che si oppongono alle forze di attrito esterne nel tubo interno diventano cos

ì

grandi che possono veri

ficarsi sollecitazioni inaccettabili nel tubo interno.

La lunghezza di posa indica a quale distanza da un punto

fisso naturale va previsto un elemento di dilatazione

.

Tenendo conto della lunghezza di posa, si garantisce che le forze assiali nel tubo interno non superino i valor

i

limite consentiti.

Per reti con temperature d’esercizio

fino a 87°C, la lunghezza di posa massima può essere ignorata.

Le sollecitazioni assiali nell'area interrata non possono quindi mai superare la sollecitazione ammissibile de

l

materiale del tubo in acciaio

.

In alternativa, può essere utile anche la procedura di pre-tensionamento termico

.

Questo metodo di posa è particolarmente economico per le sezioni più lunghe

.

A seguito della lunghezza di posa massima, non sono qui necessari elementi di dilatazione

.

Lmax: lunghezza di posa max. ammess

a

tra gli elementi di dilatazion

e

Lunghezza di posa max. ammessa, Lmax:

Lma

x

A • s

=

[m]

Fr

’

Curva a L

NFP

H

Forza di attrito, Fr‘ [N/m]:

Lmax

Fr‘= m[G + g D(2H + Kd (H +D/2)(p –2))

]

Curva a Z

NF

P

Lmax

Lma

x

NFP

s = 190 N/mm² Sollecitazione ammessa

m = 0,5

Fattore di attrito suolo / P

E

g = 19 kN/m³

Peso speci

fico del suolo

K

d = 0,463

Coefficiente di pressione static

a

G [N/m]

Peso del tubo in acciaio + acqua

D [m]

Diametro esterno del tubo guaina

H [m]

Altezza reinterr

o

A [mm²]

Sezione del tubo in acciaio

Curva a U

NFP

NF

P

Lmax

Lmax

Lmax

13/04/202

6

Con riserva di modi
