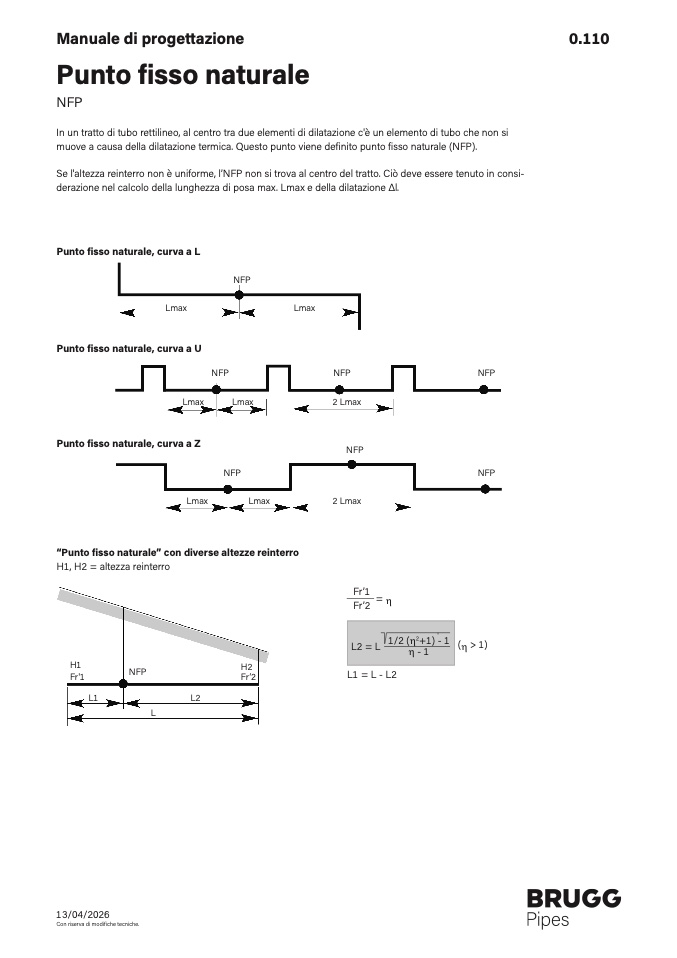

Manuale di progettazion

e

Punto

fisso naturale

NFP

0.110

In un tratto di tubo rettilineo, al centro tra due elementi di dilatazione c'è un elemento di tubo che non s

i

muove a causa della dilatazione termica. Questo punto viene definito punto fisso naturale (NFP).

Se l'altezza reinterro non è uniforme, l’NFP non si trova al centro del tratto. Ciò deve essere tenuto in consi

-

derazione nel calcolo della lunghezza di posa max. Lmax e della dilatazione Δl.

Punto

fisso naturale, curva a

L

NF

P

Lmax

Lma

x

Punto

fisso naturale, curva a

U

Punto

fisso naturale, curva a

Z

NFP

NFP

NFP

Lmax

Lmax

2 Lma

x

NFP

NF

P

Lmax

Lmax

2 Lma

x

NFP

“Punto fisso naturale” con diverse altezze reinterro

H1, H2 = altezza reinterro

Fr’1

=

Fr’2

h

1/2 (h2+1) - 1

L

2 = L

h - 1

(h > 1)

H1

Fr'

1

NF

P

L1

L2

L

H

2

Fr’2

L1 = L - L2

13/04/202

6

Con riserva di modi

fiche tecniche.
