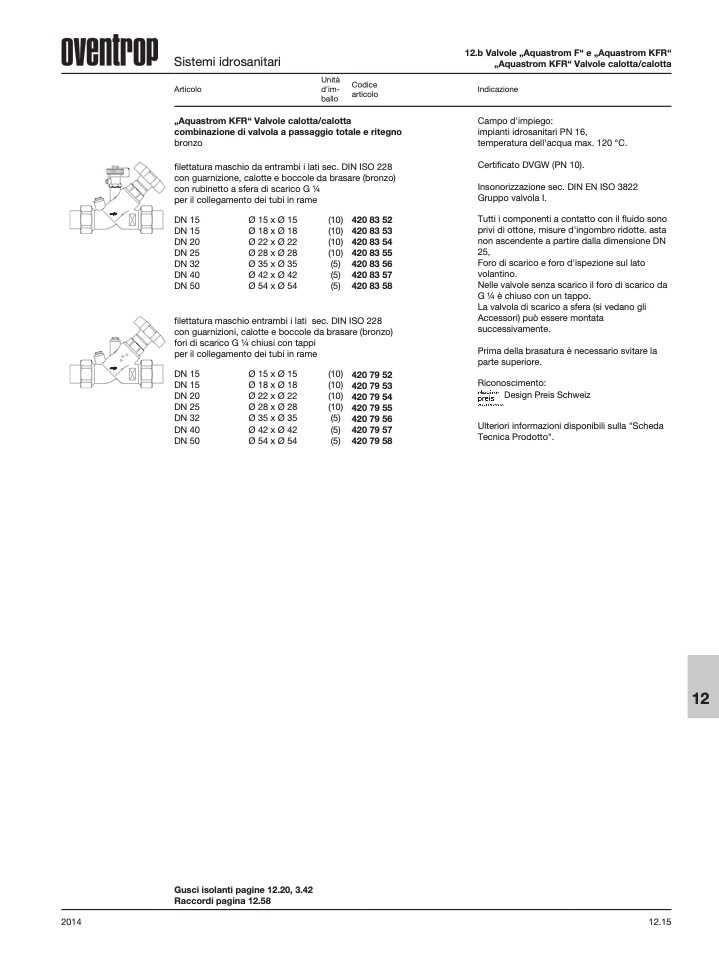

Sistemi idrosanitari
Unità
Articolo
d'im-
ballo
Codice
articolo
12.b Valvole „Aquastrom F“ e „Aquastrom KFR“
„Aquastrom KFR“ Valvole calotta/calotta
Indicazione
Campo d'impiego:
impianti idrosanitari PN 16,
temperatura dell'acqua max. 120 °C.
Certificato DVGW (PN 10).
Insonorizzazione sec. DIN EN ISO 3822
Gruppo valvola I.
Tutti i componenti a contatto con il fluido sono
privi di ottone, misure d'ingombro ridotte. asta
non ascendente a partire dalla dimensione DN
25,
Foro di scarico e foro d'ispezione sul lato
volantino.
Nelle valvole senza scarico il foro di scarico da
G 1⁄4 è chiuso con un tappo.
La valvola di scarico a sfera (si vedano gli
Accessori) può essere montata
successivamente.
Prima della brasatura è necessario svitare la
parte superiore.
Riconoscimento:
Design Preis Schweiz
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
„Aquastrom KFR“ Valvole calotta/calotta
combinazione di valvola a passaggio totale e ritegno
bronzo
filettatura maschio da entrambi i lati sec. DIN ISO 228
con guarnizione, calotte e boccole da brasare (bronzo)
con rubinetto a sfera di scarico G 1⁄4
per il collegamento dei tubi in rame
DN 15
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Ø 15 x Ø 15
Ø 18 x Ø 18
Ø 22 x Ø 22
Ø 28 x Ø 28
Ø 35 x Ø 35
Ø 42 x Ø 42
Ø 54 x Ø 54
(10) 420 83 52
(10) 420 83 53
(10) 420 83 54
(10) 420 83 55
(5) 420 83 56
(5) 420 83 57
(5) 420 83 58
filettatura maschio entrambi i lati sec. DIN ISO 228
con guarnizioni, calotte e boccole da brasare (bronzo)
fori di scarico G 1⁄4 chiusi con tappi
per il collegamento dei tubi in rame
DN 15
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Ø 15 x Ø 15
Ø 18 x Ø 18
Ø 22 x Ø 22
Ø 28 x Ø 28
Ø 35 x Ø 35
Ø 42 x Ø 42
Ø 54 x Ø 54
(10)
(10)
(10)
(10)
(5)
(5)
(5)
420 79 52
420 79 53
420 79 54
420 79 55
420 79 56
420 79 57
420 79 58
2014
12.15
Gusci isolanti pagine 12.20, 3.42
Raccordi pagina 12.58
