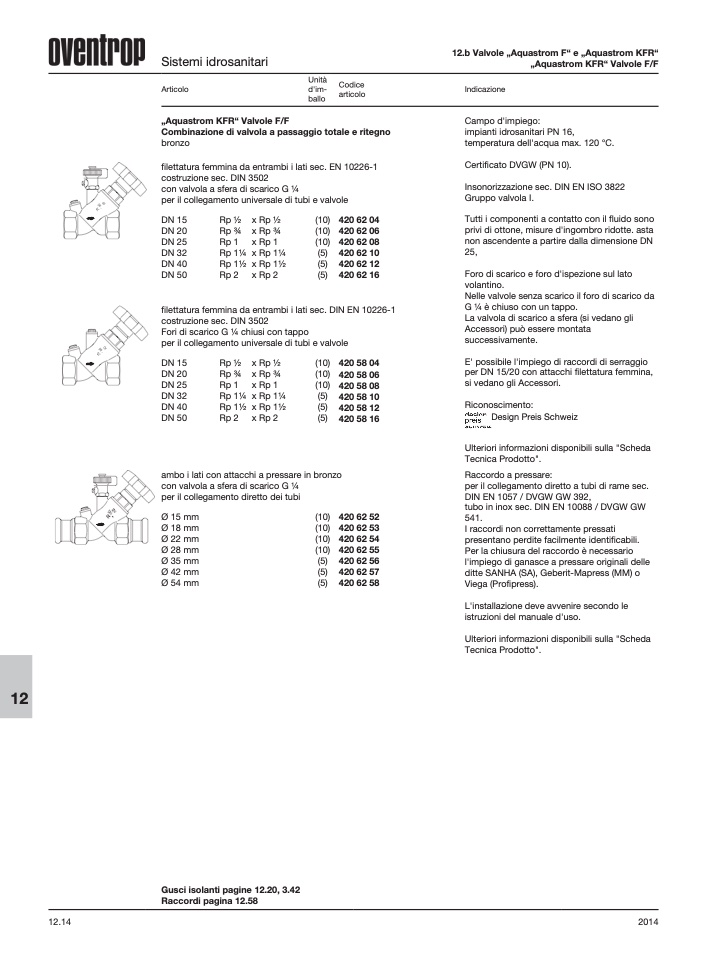

Sistemi idrosanitari
Articolo
„Aquastrom KFR“ Valvole F/F
Combinazione di valvola a passaggio totale e ritegno
bronzo
filettatura femmina da entrambi i lati sec. EN 10226-1
costruzione sec. DIN 3502
con valvola a sfera di scarico G 1⁄4
per il collegamento universale di tubi e valvole
12.b Valvole „Aquastrom F“ e „Aquastrom KFR“
„Aquastrom KFR“ Valvole F/F
Indicazione
Campo d'impiego:
impianti idrosanitari PN 16,
temperatura dell'acqua max. 120 °C.
Certificato DVGW (PN 10).
Insonorizzazione sec. DIN EN ISO 3822
Gruppo valvola I.
Tutti i componenti a contatto con il fluido sono
privi di ottone, misure d'ingombro ridotte. asta
non ascendente a partire dalla dimensione DN
25,
Foro di scarico e foro d'ispezione sul lato
volantino.
Nelle valvole senza scarico il foro di scarico da
G 1⁄4 è chiuso con un tappo.
La valvola di scarico a sfera (si vedano gli
Accessori) può essere montata
successivamente.
E' possibile l'impiego di raccordi di serraggio
per DN 15/20 con attacchi filettatura femmina,
si vedano gli Accessori.
Riconoscimento:
Design Preis Schweiz
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Raccordo a pressare:
per il collegamento diretto a tubi di rame sec.
DIN EN 1057 / DVGW GW 392,
tubo in inox sec. DIN EN 10088 / DVGW GW
541.
I raccordi non correttamente pressati
presentano perdite facilmente identificabili.
Per la chiusura del raccordo è necessario
l'impiego di ganasce a pressare originali delle
ditte SANHA (SA), Geberit-Mapress (MM) o
Viega (Profipress).
L'installazione deve avvenire secondo le
istruzioni del manuale d'uso.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 1⁄2
Rp 3⁄4
Rp 1
Rp 11⁄4
Rp 11⁄2
Rp 2
x Rp 1⁄2
x Rp 3⁄4
x Rp 1
x Rp 11⁄4
x Rp 11⁄2
x Rp 2
(10) 420 62 04
(10) 420 62 06
(10) 420 62 08
(5) 420 62 10
(5) 420 62 12
(5) 420 62 16
filettatura femmina da entrambi i lati sec. DIN EN 10226-1
costruzione sec. DIN 3502
Fori di scarico G 1⁄4 chiusi con tappo
per il collegamento universale di tubi e valvole
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 1⁄2
Rp 3⁄4
Rp 1
Rp 11⁄4
Rp 11⁄2
Rp 2
x Rp 1⁄2
x Rp 3⁄4
x Rp 1
x Rp 11⁄4
x Rp 11⁄2
x Rp 2
(10) 420 58 04
(10) 420 58 06
(10) 420 58 08
(5) 420 58 10
(5) 420 58 12
(5) 420 58 16
ambo i lati con attacchi a pressare in bronzo
con valvola a sfera di scarico G 1⁄4
per il collegamento diretto dei tubi
Ø 15 mm
Ø 18 mm
Ø 22 mm
Ø 28 mm
Ø 35 mm
Ø 42 mm
Ø 54 mm
(10)
(10)
(10)
(10)
(5)
(5)
(5)
420 62 52
420 62 53
420 62 54
420 62 55
420 62 56
420 62 57
420 62 58
Gusci isolanti pagine 12.20, 3.42
Raccordi pagina 12.58
