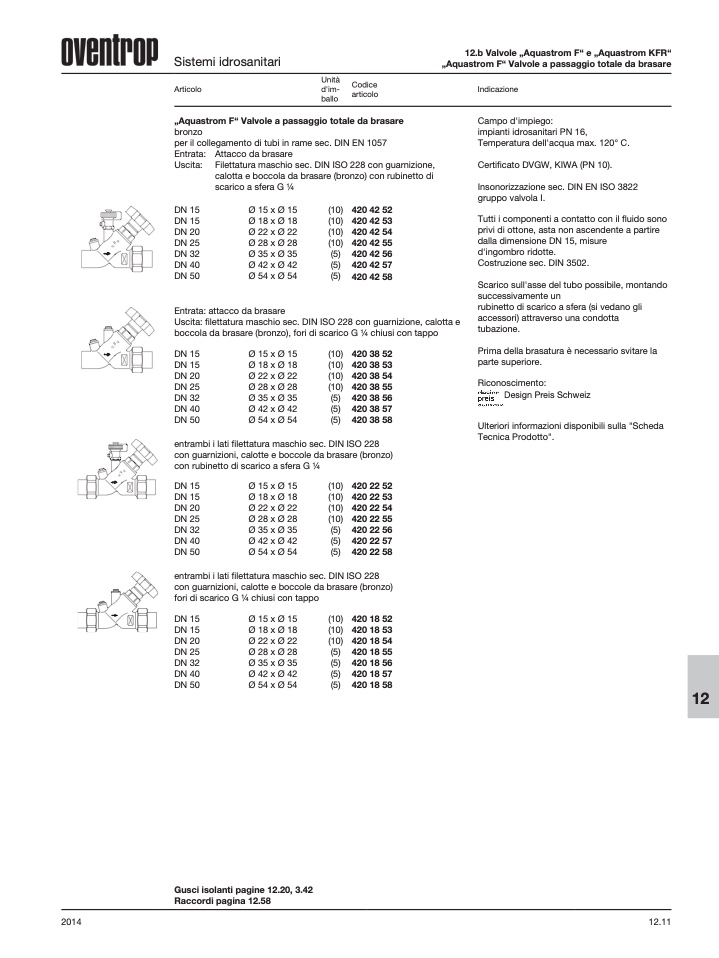

Sistemi idrosanitari

Unità

Articolo

d'im-

ballo

Codice

articolo

12.b Valvole „Aquastrom F“ e „Aquastrom KFR“

„Aquastrom F“ Valvole a passaggio totale da brasare

Indicazione

Campo d'impiego:

impianti idrosanitari PN 16,

Temperatura dell'acqua max. 120° C.

Certificato DVGW, KIWA (PN 10).

Insonorizzazione sec. DIN EN ISO 3822

gruppo valvola I.

Tutti i componenti a contatto con il fluido sono

privi di ottone, asta non ascendente a partire

dalla dimensione DN 15, misure

d'ingombro ridotte.

Costruzione sec. DIN 3502.

Scarico sull'asse del tubo possibile, montando

successivamente un

rubinetto di scarico a sfera (si vedano gli

accessori) attraverso una condotta

tubazione.

Prima della brasatura è necessario svitare la

parte superiore.

Riconoscimento:

Design Preis Schweiz

Ulteriori informazioni disponibili sulla "Scheda

Tecnica Prodotto".

„Aquastrom F“ Valvole a passaggio totale da brasare

bronzo

per il collegamento di tubi in rame sec. DIN EN 1057

Entrata:

Uscita:

DN 15

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

Attacco da brasare

Filettatura maschio sec. DIN ISO 228 con guarnizione,

calotta e boccola da brasare (bronzo) con rubinetto di

scarico a sfera G 1⁄4

Ø 15 x Ø 15

(10)

Ø 18 x Ø 18

(10)

Ø 22 x Ø 22

(10)

Ø 28 x Ø 28

(10)

Ø 35 x Ø 35

(5)

Ø 42 x Ø 42

(5)

Ø 54 x Ø 54

(5)

420 42 52

420 42 53

420 42 54

420 42 55

420 42 56

420 42 57

420 42 58

Entrata: attacco da brasare

Uscita: filettatura maschio sec. DIN ISO 228 con guarnizione, calotta e

boccola da brasare (bronzo), fori di scarico G 1⁄4 chiusi con tappo

DN 15

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

Ø 15 x Ø 15

(10)

Ø 18 x Ø 18

(10)

Ø 22 x Ø 22

(10)

Ø 28 x Ø 28

(10)

Ø 35 x Ø 35

(5)

Ø 42 x Ø 42

(5)

Ø 54 x Ø 54

(5)

420 38 52

420 38 53

420 38 54

420 38 55

420 38 56

420 38 57

420 38 58

O

V

D

N

.

.

Q

C

O

V

D

N

.

.

Q

C

O

V

D

N

.

.

Q

C

entrambi i lati filettatura maschio sec. DIN

con guarnizioni, calotte e boccole da brasare (bronzo)

con rubinetto di scarico a sfera G 1⁄4

DN 15

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

Ø 15 x Ø 15

(10)

Ø 18 x Ø 18

(10)

Ø 22 x Ø 22

(10)

Ø 28 x Ø 28

(10)

Ø 35 x Ø 35

(5)

Ø 42 x Ø 42

(5)

Ø 54 x Ø 54

(5)

420 22 52

420 22 53

420 22 54

420 22 55

420 22 56

420 22 57

420 22 58

entrambi i lati filettatura maschio sec. DIN

con guarnizioni, calotte e boccole da brasare (bronzo)

fori di scarico G 1⁄4 chiusi con tappo

DN 15

DN 15

DN 20

DN 25

DN 32

DN 40

DN 50

Ø 15 x Ø 15

Ø 18 x Ø 18

Ø 22 x Ø 22

Ø 28 x Ø 28

Ø 35 x Ø 35

Ø 42 x Ø 42

Ø 54 x Ø 54

(10)

(10)

(10)

(5)

(5)

(5)

(5)

420 18 52

420 18 53

420 18 54

420 18 55

420 18 56

420 18 57

420 18 58

12

Gusci isolanti pagine 12.20, 3.42

Raccordi pagina 12.58
