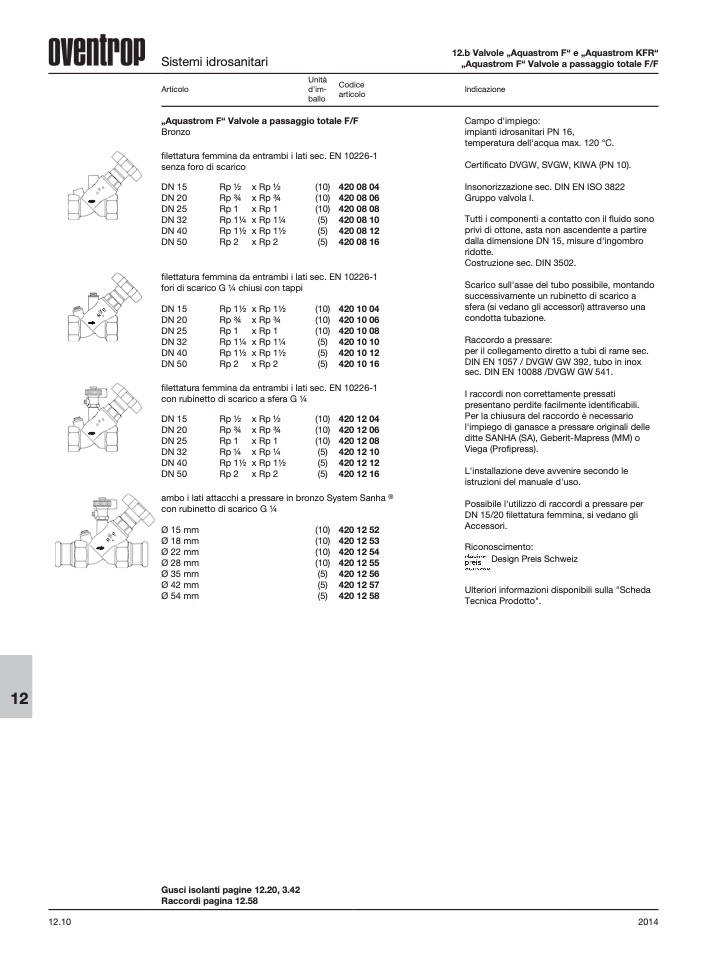

12.b Valvole „Aquastrom F“ e „Aquastrom KFR“
„Aquastrom F“ Valvole a passaggio totale F/F
Indicazione
Campo d'impiego:
impianti idrosanitari PN 16,
temperatura dell'acqua max. 120 °C.
Certificato DVGW, SVGW, KIWA (PN 10).
Insonorizzazione sec. DIN EN ISO 3822
Gruppo valvola I.
Tutti i componenti a contatto con il fluido sono
privi di ottone, asta non ascendente a partire
dalla dimensione DN 15, misure d'ingombro
ridotte.
Costruzione sec. DIN 3502.
Scarico sull'asse del tubo possibile, montando
successivamente un rubinetto di scarico a
sfera (si vedano gli accessori) attraverso una
condotta tubazione.
Raccordo a pressare:
per il collegamento diretto a tubi di rame sec.
DIN EN 1057 / DVGW GW 392, tubo in inox
sec. DIN EN 10088 /DVGW GW 541.
I raccordi non correttamente pressati
presentano perdite facilmente identificabili.
Per la chiusura del raccordo è necessario
l'impiego di ganasce a pressare originali delle
ditte SANHA (SA), Geberit-Mapress (MM) o
Viega (Profipress).
L'installazione deve avvenire secondo le
istruzioni del manuale d'uso.
Possibile l'utilizzo di raccordi a pressare per
DN 15/20 filettatura femmina, si vedano gli
Accessori.
Riconoscimento:
Design Preis Schweiz
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
„Aquastrom F“ Valvole a passaggio totale F/F
Bronzo
filettatura femmina da entrambi i lati sec. EN 10226-1
senza foro di scarico
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 1⁄2
Rp 3⁄4
Rp 1
Rp 11⁄4
Rp 11⁄2
Rp 2
x Rp 1⁄2
x Rp 3⁄4
x Rp 1
x Rp 11⁄4
x Rp 11⁄2
x Rp 2
(10) 420 08 04
(10) 420 08 06
(10) 420 08 08
(5) 420 08 10
(5) 420 08 12
(5) 420 08 16
filettatura femmina da entrambi i lati sec. EN 10226-1
fori di scarico G 1⁄4 chiusi con tappi
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 11⁄2
Rp 3⁄4
Rp 1
Rp 11⁄4
Rp 11⁄2
Rp 2
x Rp 11⁄2
x Rp 3⁄4
x Rp 1
x Rp 11⁄4
x Rp 11⁄2
x Rp 2
(10) 420 10 04
(10) 420 10 06
(10) 420 10 08
(5) 420 10 10
(5) 420 10 12
(5) 420 10 16
O
V
D
N
.
.
Q
C
O
V
D
N
.
.
Q
C
filettatura femmina da entrambi i lati sec. EN 10226-1
con rubinetto di scarico a sfera G 1⁄4
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
Rp 1⁄2
Rp 3⁄4
Rp 1
Rp 1⁄4
Rp 11⁄2
Rp 2
x Rp 1⁄2
x Rp 3⁄4
x Rp 1
x Rp 1⁄4
x Rp 11⁄2
x Rp 2
(10) 420 12 04
(10) 420 12 06
(10) 420 12 08
(5) 420 12 10
(5) 420 12 12
(5) 420 12 16
ambo i lati attacchi a pressare in bronzo System Sanha ®
con rubinetto di scarico G 1⁄4
Ø 15 mm
Ø 18 mm
Ø 22 mm
Ø 28 mm
Ø 35 mm
Ø 42 mm
Ø 54 mm
(10)
(10)
(10)
(10)
(5)
(5)
(5)
420 12 52
420 12 53
420 12 54
420 12 55
420 12 56
420 12 57
420 12 58
